مقارنة محول التوزيع بين أعلاه وأقل من 800 كيلو فولت أمبير

أنتجت شركة Conso Electrical Science and Technology Co. ، Ltd محول توزيع إلى 10 كيلو فولت إلى 35 كيلو فولت منذ عام 2006. وقد تراكمت Conso Electrical خبرة واسعة وغنية في التصميم والتصنيع. يعتقد مهندسو كونسو الكهربائيمحولات التوزيع 10 كيلو فولتاختلاف كبير في المواصفات التقنية وهيكل المنتج بين أعلى وأقل من 800 كيلو فولت أمبير.

1. الفرق في محول التوزيع على المواصفات التقنية:

يمكن أن تدعم السعة الأكبر لمحول التوزيع تيارًا أكبر مصنّفًا. علاوة على ذلك،محول التوزيع فوق 800 كيلو فولت أمبيرتحتاج إلى حماية أكثر خطورة على الضغط الداخلي والاستقرار الحالي.

A. الضغط الداخلي: عندما يحدث خطأ خطير داخل المحول ، سيتم إنشاء كمية كبيرة من الغاز. من شأنه أن يسرع عزل الشيخوخة ويقلل من قدرة تبديد الحرارة. قد يتسبب حتى في انفجار ، عندما يتجاوز الضغط الداخلي للمحول القيمة الحرجة. من شأن محول توزيع السعة الأكبر خلق المزيد من الغاز في فشل تشغيلي واحد. نظرًا لأن كمية الغاز الناتجة في هذا الوقت تكفي للتسبب في عواقب وخيمة ، يجب تثبيت محولات التوزيع والطاقة بسعة 800 كيلو فولت أمبير وما فوق مع مرحلات الغاز وفقًا لـ IEC 60076.

ب. الاستقرار: سعة أكبر من التوزيع ومحول الطاقة سيكون لها المزيد من الدائرة من جانب كل من جانب الابتدائي والثانوي. ستكون هناك حاجة إلى قاطع دائرة أكثر حساسية و CT لحماية محول التوزيع من كل من خطوط التوزيع القريبة من النهاية. الحماية الرئيسية الحالية لمحول التوزيع هي الحماية التفاضلية وحماية الحالية السريعة.

2. الفرق في محول التوزيع على بنية المنتج:

نظرًا لأن الفشل التشغيلي سيخلق نتيجة أكثر خطورة من محول توزيع السعة الأكبر. من الضروري لمحول توزيع السعة الأكبر أن يكون له بنية داخلية أكثر صلابة ومكونات حساسة.

لحماية محول التوزيع من دائرة قصيرة ، يجب تصميم هيكل داخلي أكثر صلابة ، لأنه سيتم إطلاق طاقة كهربائية أكثر خطورة. علاوة على ذلك ، فإن محول التوزيع الذي يزيد عن 800 كيلو فولت أمبير سيعتمد اللف المستمر أو الحلزوني ، مثل التفاف الرقائق. وفي الوقت نفسه ، يحتاج محول توزيع السعة الأكبر إلى نظام تبريد أكثر قوة. من الضروري تبني طريقة تبريد OFAF لبعض محولات التوزيع التي تزيد عن 800 كيلو فولت أمبير ، خاصةً عندما يتم تحميل المحول.

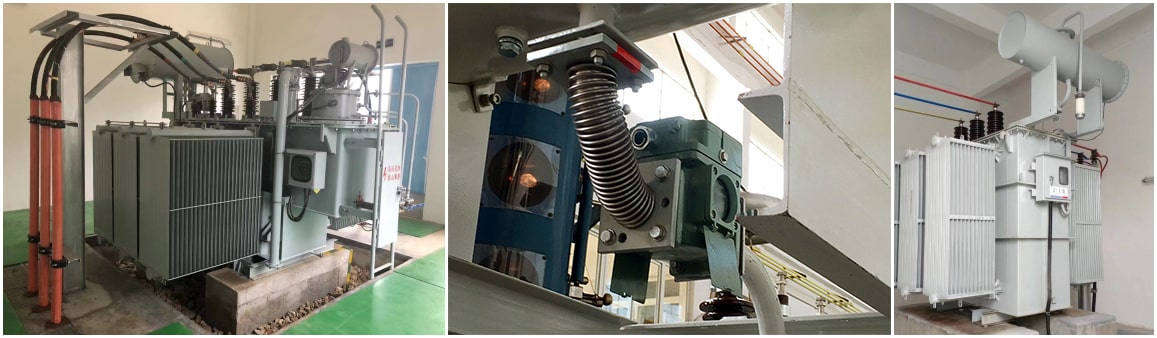

منذ أكبرتوزيع ومحول الطاقةمن شأنه أن يولد المزيد من الغاز في فشل التشغيل. يجب تجهيز ترحيل الغاز على محول التوزيع. سيبدو المنبه عندما جمع الغاز البسيط الجزء العلوي من محول التوزيع ، وإغلاق قاطع الدائرة الرئيسي عندما كان الضغط الداخلي زيادة رهيبة. علاوة على ذلك ، لترتيب الضغط الداخلي ، سيتم أيضًا اعتماد استراحة المحول لحماية محولات التوزيع من شيخوخة العزل. وفي الوقت نفسه ، لتقليل الخسارة من انقطاع التيار الكهربائي ، قد يزداد بعض محولات التوزيع التي تزيد عن 800 كيلو فولت أمبير مغير الصنبور (OLTC) بدلاً من مغير الصنبور بدون تحميل (NLTC).

محول التوزيع له فرق واضح عن كل من المواصفات التقنية وهيكل المنتج بين أعلى وأقل من 800 كيلو فولت أمبير. ذلك لأن محولات توزيع السعة الأكبر تحتاج إلى حماية أكثر خطورة للبقاء من الفشل التشغيلي.
