1. إن اللف ذو الجهد العالي يستخدم هيكل أسطواني متعدد الطبقات، مستمر، ومتصل، مما يحسن توزيع تأثيرات اللف.
2. بالنسبة للسعات التي تتراوح من 630 كيلو فولت أمبير إلى 3150 كيلو فولت أمبير، فإن ملف الجهد المنخفض يستخدم هياكل أسطوانية وحلزونية ومستمرة، مع قوة ميكانيكية عالية وتوزيع دوران متوازن، مما يعزز قدرة المنتج على تحمل الدوائر القصيرة.

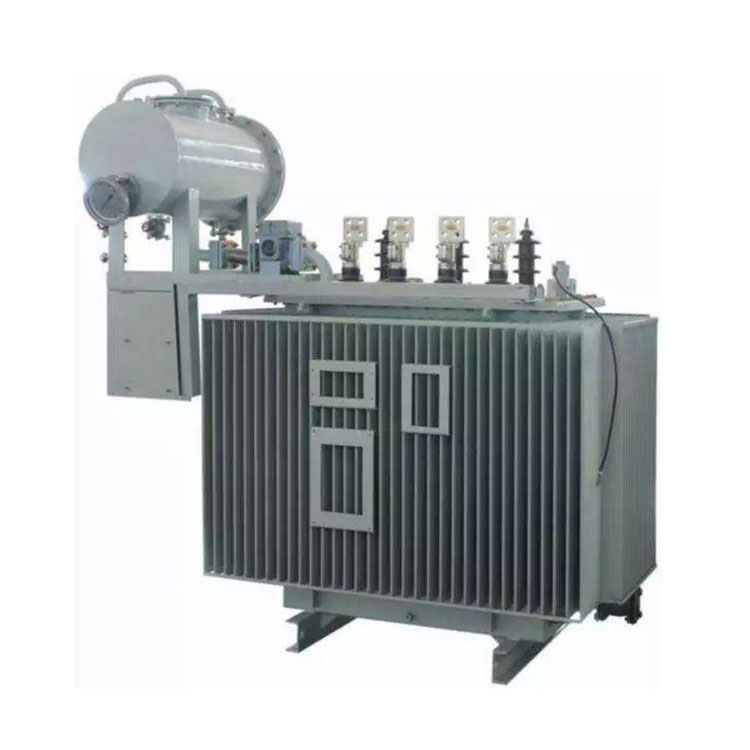

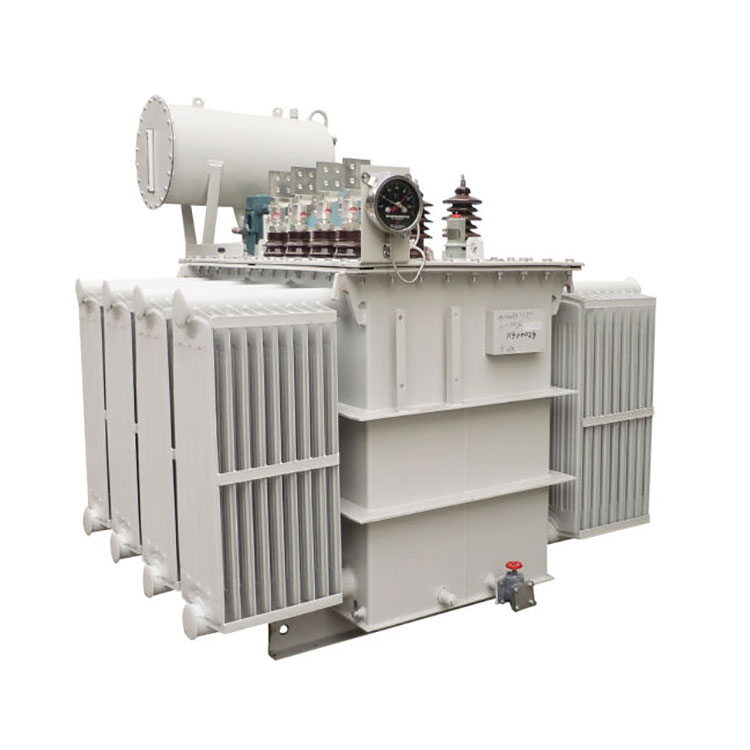

3. تم تجهيز محول توزيع الطاقة 11kv 415v 3150 kva بجهاز تثبيت لمنع النزوح أثناء النقل. تم تجهيز جميع أدوات التثبيت بصواميل قفل لضمان بقائها مشدودة أثناء التشغيل على المدى الطويل.
4. يعتمد القلب على صفائح فولاذية من السيليكون CRGO عالية الجودة مع طريقة تراكب المفصل المائل بالكامل. يستخدم محول توزيع الطاقة 11kv 415v 3150 kva تعبئة الزيت الفراغي.
5. بعد إزالة الشحوم وإزالة الصدأ والمعالجة بالفوسفات، يتم طلاء سطح محول توزيع الطاقة 11kv 415v 3150 kva بطلاء تمهيدي وخالي من الطلاء، مما يلبي متطلبات الاستخدام الخاصة للأنظمة المعدنية والبتروكيماوية والمناطق الرطبة والقذرة. تتميز محولات توزيع الطاقة 11kv 415v 3150 kva بأنها جذابة من الناحية الجمالية، وصغيرة الحجم، وتحتل مساحة تركيب صغيرة، مما يجعلها لا تحتاج إلى صيانة.
تصنيف القدرة: | 3150 كيلو فولت أمبير؛ |
وضع: | S11-M-3150/11/0.415 أو يعتمد عليه؛ |
نطاق التنصت: | -5%؛ -2.5%؛ 0; 2.5%، 5%؛ |
طريقة التنصت: | أوفلتك؛ |
لا يوجد خسارة في التحميل: | 2955 ±15% واط؛ |
خسارة التحميل: | 23140 ±15% واط؛ |
معاوقة: | 6.5% ± 10%؛ |
طريقة التبريد: | أونان؛AN/AF؛ |
مادة لف: | 100% نحاس أو 100% ألومنيوم؛ |
درجة حرارة العمل: | -40 درجة مئوية إلى 40 درجة مئوية. |
![]()
مملوء بالزيت
|
![]()
النفط فارغ
|
![]()
سبيكة غير متبلورة
|
![]()
قلب الحديد المدلفن
|
ورشة لف |
منطقة تجفيف الملف |
منطقة تعبئة الزيت |
منطقة المنتج النهائي |
فرن المحولات |
معدات الصب |
ماكينة لف الفويل |
صندوق خشبي |
الهيكل الصلب |
