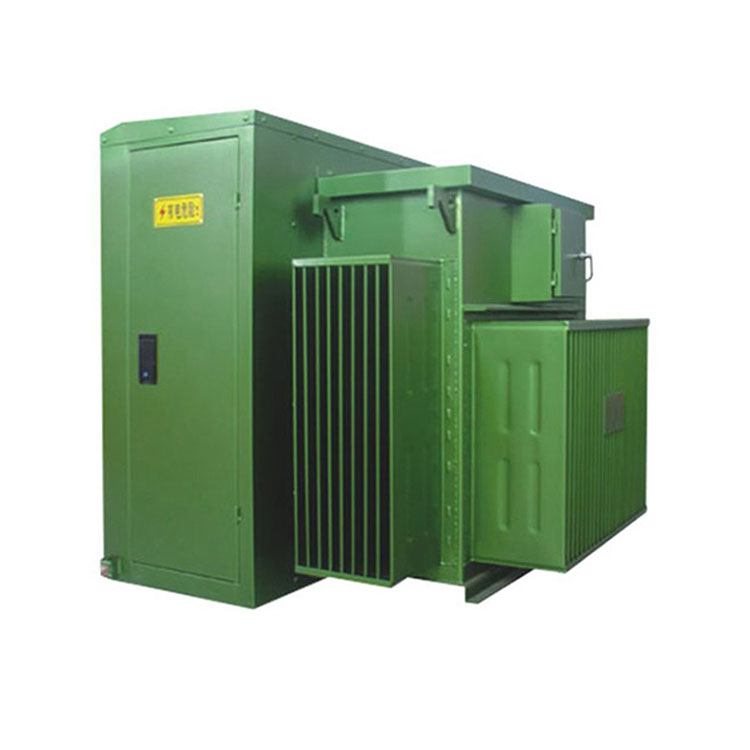

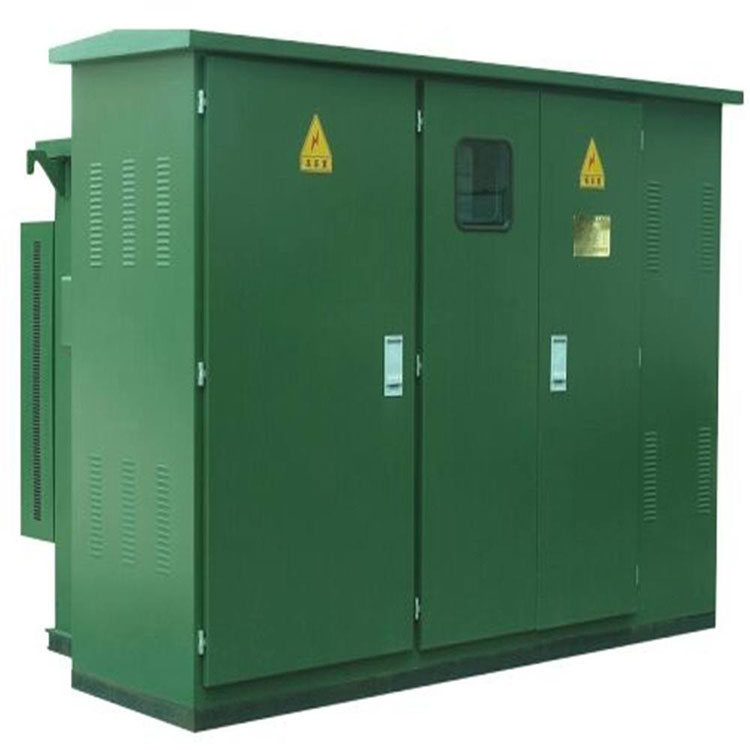

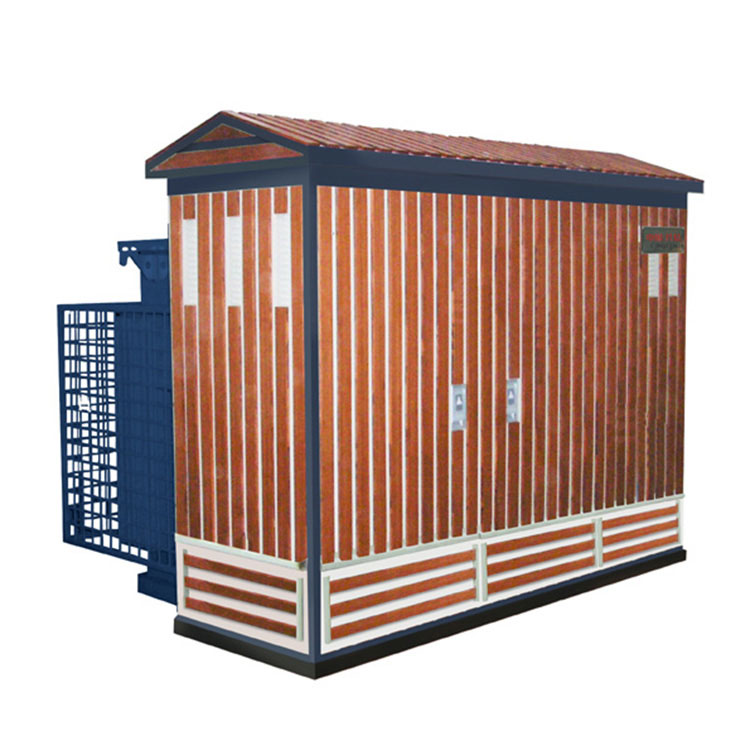

محول مثبت على الوسادة 750 كيلو فولت أمبير

عادةً، يتم تصميمه على نطاق واسع على محول مثبت على الوسادة بحيث تكون السعة المقدرة 400500630 و800 كيلو فولت أمبير. ومع ذلك، باعتبارها شركة تصنيع ذات خبرة ومحترفة، يمكن لشركة Conso Electrical Technology and Science Co., Ltd. تصميم وتجميع المحولات المثبتة على لوحة تصنيف السعة غير القياسية، مثل المحولات المثبتة على لوحة 750 كيلو فولت أمبير. محولات مثبتة على لوحة التجميع الكهربائية من Conso تتوافق مع جميع المواصفات التي يطلبها العميل. الهدف الأول لشركة Conso Electrical هو توفير تجربة مستخدم سلسة من خلال كل محولات مثبتة على الوسادة.

إرسال استفسار

وصف المنتج

فيديو

ميزات المحولات المثبتة على الوسادة 750 كيلو فولت أمبير:

1. البصمة الصغيرة: البصمة النموذجية للمحطة الفرعية المدمجة التقليدية هي 6 إلى 10 أمتار مربعة، في حين أن المحولات المثبتة على الوسادة هي 3 إلى 3.5 متر مربع.

2. موصلات الكوع: المحولات المثبتة على الوسادة تستخدم موصلات الكوع، مما يجعلها مريحة جدًا لتوصيل كابلات الإدخال ذات الجهد العالي، ويمكن أن تعمل هذه الموصلات أيضًا كمفاتيح تحميل في حالات الطوارئ، مما يسمح بالتوصيل الساخن.

3. حماية الصمامات المزدوجة: تستخدم المحولات المثبتة على الوسادة حماية مزدوجة للصمامات. توفر الصمامات من النوع المُدخل (BAY-o-net) حماية مزدوجة الحساسية (درجة الحرارة والتيار) لأعطال الدائرة القصيرة على الجانب الثانوي للمحول. تعمل الصمامات الواقية الاحتياطية التي تحد من التيار (ELSP) على الحماية من الأخطاء الداخلية داخل المحول، مما يخدم الجانب عالي الجهد.

4. زيت المحولات: تستخدم المحولات المثبتة على الوسادة عادةً زيتًا عالي النار (FR3).

5. حماية مفتاح الحمل عالي الجهد: يتم وضع جميع مكونات المحولات المثبتة على اللوحة، بما في ذلك الصمامات، المستخدمة لحماية مفتاح الحمل عالي الجهد، داخل نفس خزان الزيت مثل قلب المحول واللفات.

المعلمة التقنية للمحول المثبت على الوسادة 750 كيلو فولت أمبير:

رقم الوضع:	ZGS11-750؛
تصنيف القدرة:	750 كيلو فولت أمبير؛
الجهد الأساسي:	10.5 كيلو فولت، 13.2 كيلو فولت، 15 كيلو فولت؛
الجهد الثانوي:	0.4 كيلو فولت، 0.415 كيلو فولت، 0.433 كيلو فولت؛
معدل الحماية:	IP68 لخزان المحولات، IP54 للعلبة؛
الرطوبة النسبية:	≥95% (المتوسط اليومي)، ≥90% (المتوسط الشهري)؛
مستوى الضوضاء:	≥ 50 ديسيبل.
طريقة التنصت:	5% خطوة، 2.5% لكل خطوة؛
نظام التبريد:	طبيعة النفط طبيعة الهواء؛
تصنيف كسر الحالي:	50 كا.
