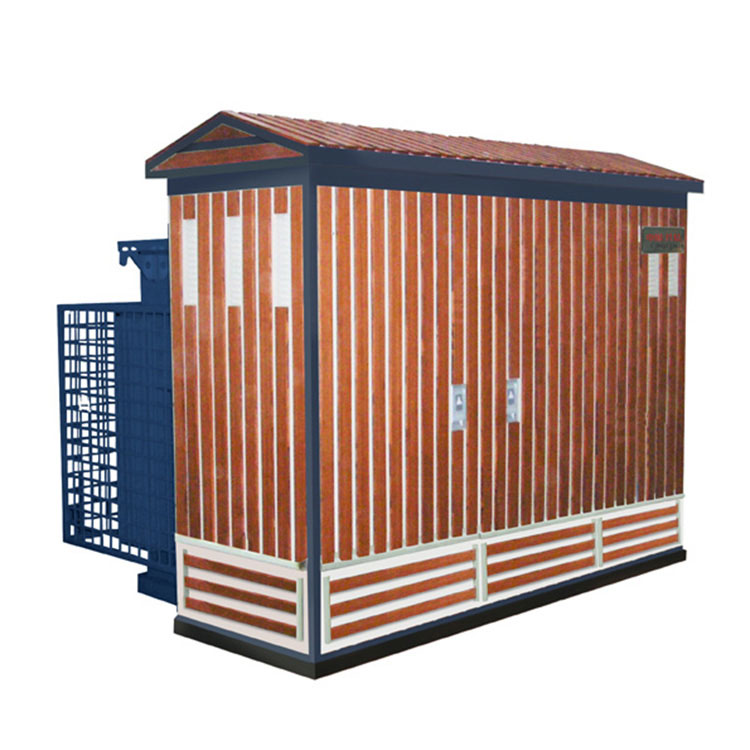

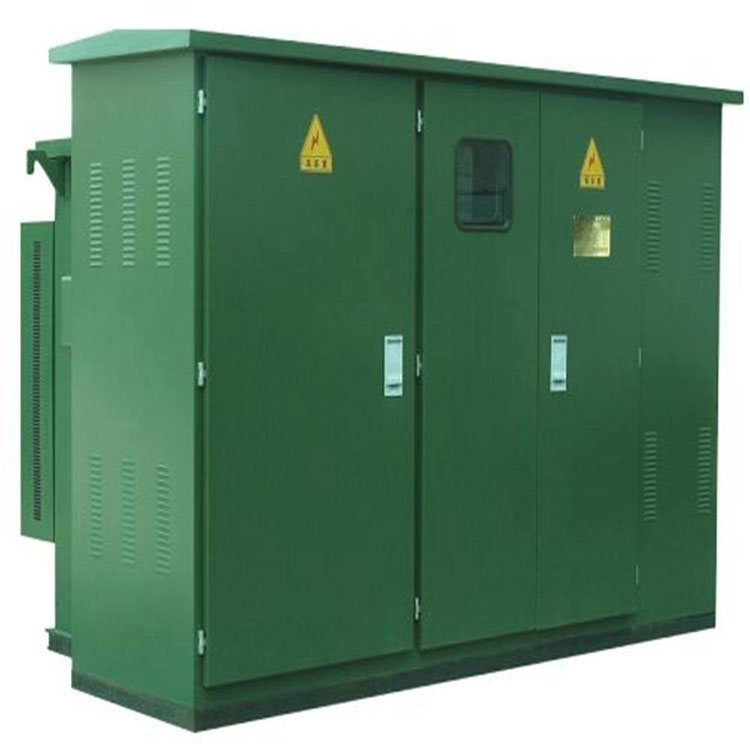

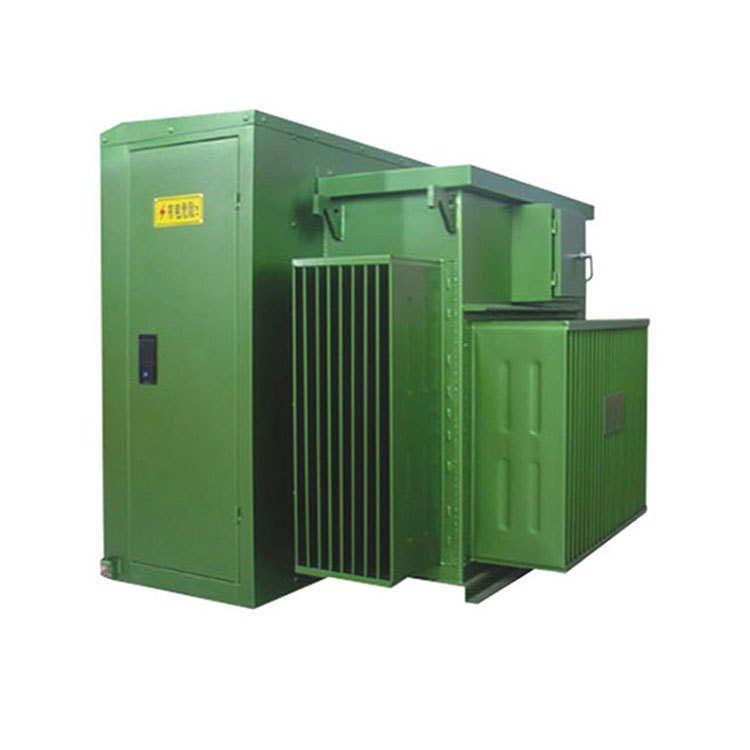

2000 محول 2500 كيلو فولت أمبير

عادةً ما يتم تصميم محول لوحة 2000 2500 كيلو فولت أمبير لتلبية متطلبات الكهرباء الثقيلة مثل مركز البيانات والمباني التجارية الكبيرة والمرافق الصناعية. تعد شركة Conso Electrical Technology and Science Co., Ltd. واحدة من أوائل شركات التصنيع في الصين التي تنتج محولات مثبتة على وسادة بقدرة 10 إلى 35 كيلو فولت. لتجميع المحولات المثبتة على الوسادة ذات السعة الكبيرة، تمتلك شركة Conso Electrical سياسة متطورة للتحكم في الجودة والتكاليف. تعتمد الشركة تكاليف المواد كسعر الشراء الحالي لتقديم حل اقتصادي للمحولات المثبتة على الوسادة للعملاء.

إرسال استفسار

وصف المنتج

فيديو

2000 2500 كيلو فولت أمبير محول جبل مقدمة:

تتكون المحولات المثبتة على الوسادة على الطراز الأمريكي بشكل أساسي من جزأين: الجزء الأمامي يشتمل على حجرات تشغيل عالية ومنخفضة الجهد، والتي تشمل أيضًا مقابض مفاتيح التحميل، ومحطات الجهد العالي والمنخفض، ومفاتيح تبديل الصنبور، ومقابض تشغيل الصمامات الإضافية، بالإضافة إلى صمامات الضغط وأجهزة قياس درجة حرارة الزيت ومؤشرات مستوى الزيت ومنافذ تعبئة الزيت وصمامات الصرف والمزيد. يشتمل الجزء الخلفي على حاوية مغمورة بالزيت، ومشعات، ولفات محولات، ونواة حديدية، ومفتاح تحميل عالي الجهد، وصمامات واقية، وكلها موضوعة داخل خزان الزيت. يستخدم العلبة مسامير مخفية عالية القوة وحشيات مطاطية مقاومة للزيت لإغلاق غطاء الصندوق. إنه هيكل مغلق بالكامل قادر على تحمل ضغط تقريبي يبلغ 0.5 كجم/سم2. يأخذ تصميم العلبة بعين الاعتبار متطلبات الصرف والسلامة وسهولة التشغيل، ولا يمكن الوصول إلا إلى حجرة الجهد المنخفض قبل فتح حجرة الجهد العالي.

تستخدم المحولات المثبتة على الوسادة ذات النمط الأمريكي نظام اتصال Δ/Y○. نظرًا لأن تيارات التسلسل الصفري والتيارات التوافقية الثالثة تدور داخل الحلقة المغلقة للملف عالي الجهد، فإن إجمالي الجهد المغناطيسي للتسلسل الصفري والتوافقي الثالث على كل عمود من نواة الحديد هو صفر تقريبًا. لذلك، لا تتغير إمكانات النقطة المحايدة للجانب ذي الجهد المنخفض، مما يضمن جهدًا طوريًا عالي الجودة. وبالمثل، بما أن تيارات البرق يمكن أن تتدفق أيضًا داخل الحلقة المغلقة للملف عالي الجهد، فإن إجمالي الإمكانات المغناطيسية لتيارات البرق على كل عمود من أعمدة الحديد الأساسية هو صفر تقريبًا، مما يزيل الجهد الزائد في كل من التحولات الأمامية والخلفية ويضمن أداء جيد للحماية من الصواعق.

2000 2500 كيلو فولت أمبير محول مثبت على الوسادة المعلمة التقنية:

رقم الوضع:	ZGS11-2500، ZGS11-2000؛
تصنيف القدرة:	2000 2500 كيلو فولت أمبير؛
الجهد الأساسي:	11 13.8 15 كيلو فولت أو يعتمد؛
الجهد الثانوي:	0.22 كيلو فولت، 0.415 كيلو فولت أو يعتمد على ذلك؛
معدل الحماية:	IP68 لخزان المحولات، IP54 للعلبة؛
معاوقة:	5% ± 10%؛
نوع العزل:	النفط مغمورة؛
تردد الطاقة تحمل الجهد:	35kV;
دفعة الإضاءة تحمل الجهد:	75kV;
تصنيف كسر الحالي:	50 كا.
