33 35 كيلو فولت 33 كيلو فولت vcb قواطع دوائر فراغية

يمكنك أن تطمئن إلى شراء قواطع دوائر فراغ 33 35 كيلو فولت 33 كيلو فولت vcb من مصنعنا. تتمتع شركة Conso Electrical Science and Technology Co., Ltd بأكثر من عقود من الزمن لإنتاج معدات كهربائية بقدرة 10 كيلو فولت إلى 35 كيلو فولت مثل قاطع الدائرة الفراغية vcb بقدرة 35 كيلو فولت ومحول التوزيع. تعد شركة Conso Elecrical أيضًا شركة مصنعة لإنتاج محطة فرعية مدمجة بقدرة 35 كيلو فولت. تصنيع قاطع دائرة مفرغ 35 كيلو فولت مؤهل. تختار الشركة المكونات الرئيسية من شركة كبيرة. تلتزم الشركة بشدة بتنفيذ متطلبات ISO9001 وISO14001 لقطع وعد للعملاء بالحصول على تجربة مستخدم سلسة.

إرسال استفسار

وصف المنتج

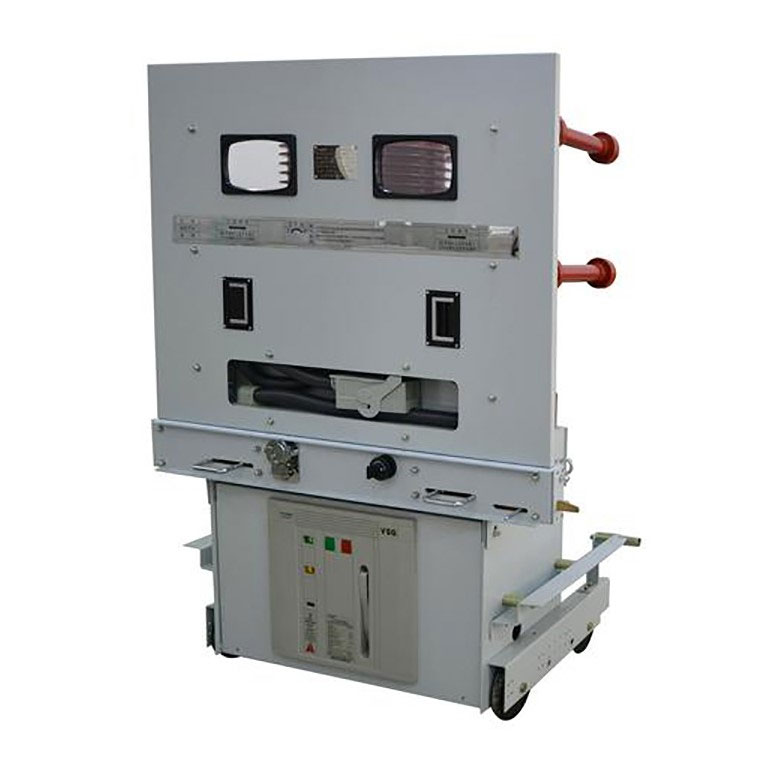

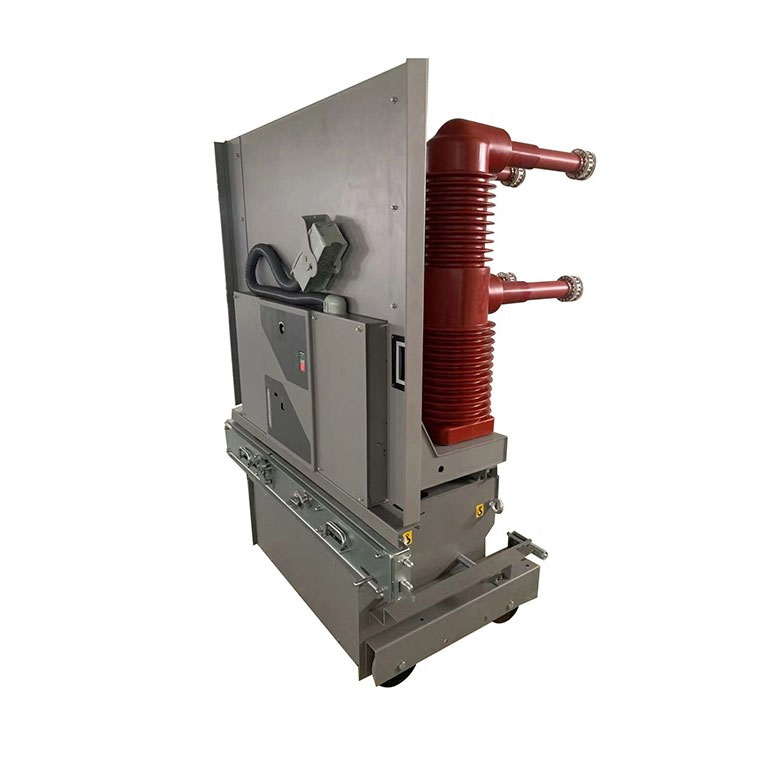

33 35 كيلو فولت 33 كيلو فولت vcb الميزات الهيكلية لقواطع الدائرة الكهربائية

1. يعتمد قاطع الدائرة الكهربائية تصميمًا متكاملاً ومعياريًا، ويتميز بهيكل عام بسيط وعقلاني. يتم ترتيبه في تكوين علوي سفلي، مع وجود غرفة إطفاء القوس في الأعلى والمكونات المتشابكة والتشغيلية في الأسفل. من خلال إستخدام آلية تشغيل زنبركية هوائية مخصصة، فهي لا تتطلب أي تعديل، مما يضمن التشغيل المستقر والموثوق.

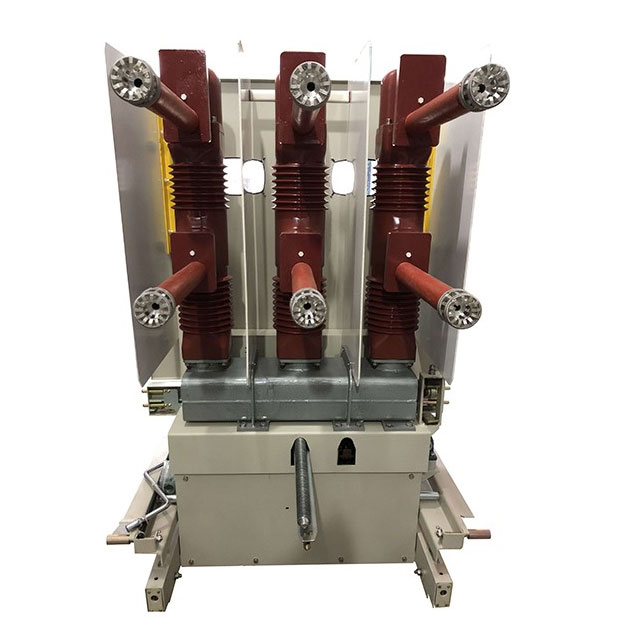

2. يتم ترتيب غرف إطفاء القوس الفراغي للدوائر الموصلة ثلاثية الطور لقاطع الدائرة داخل أسطوانة عازلة محكمة الغلق. تم تصنيع الأسطوانة العازلة باستخدام مواد ذات خصائص كهروميكانيكية موثوقة وعملية صب فراغ ناضجة. وهذا لا يعزز بشكل كبير أداء العزل البيني فحسب، بل يحمي أيضًا كل دائرة طور من الظروف الخارجية المعاكسة، ويمنع الغبار والأجسام الغريبة من دخول الدائرة الموصلة الرئيسية ويقلل الحجم الإجمالي لقاطع الدائرة.

3. يستخدم قاطع الدائرة أحدث هيكل المجال المغناطيسي الطولي من نوع الملف المصمم محليًا لغرفة إطفاء القوس الفراغي. إنه يتميز بغلاف من السيراميك ومواد اتصال من النحاس والكروم، مما يوفر حجمًا صغيرًا ومستوى عزل عاليًا وقدرة قوية على إطفاء القوس وعمرًا كهربائيًا طويلًا وأداءً ممتازًا في الفتح والإغلاق تحت تيارات الدائرة القصيرة.

33 35 كيلو فولت 33 كيلو فولت vcb قاطع الدائرة الكهربائية المعلمة الفنية:

غرض		وحدة	قيمة
الجهد المقنن		كيلو فولت	40.5
التردد المقدر		هرتز	50
التصنيف الحالي		A	1250	1600	2000
مستوى العزل المقدر	1 دقيقة تردد الطاقة يتحمل الجهد	كيلو فولت	95
	دفعة البرق تحمل الجهد (الذروة)	كيلو فولت	185
تصنيفها لفترة قصيرة تحمل التيار		ال	25/31.5
تصنيف إغلاق ماس كهربائى الحالي		ال	90
تصنيف كسر ماس كهربائى الحالي		ال	80
مدة الدائرة القصيرة المقدرة		s	4
الذروة المقدرة تحمل التيار		ال	80
تسلسل التشغيل المقدر			O-0.3s-CO-180s-CO
كسر الوقت		s	40 إلى 85
وقت الإغلاق		s	50 إلى 85
الحياة الميكانيكية		مرات	10000
أوقات كسر تيار كسر الدائرة القصيرة المقدر		مرات	20
محرك تخزين الطاقة ذو السعة المقدرة		كيلو فولت أمبير	375
محرك تخزين الطاقة ذو الجهد المقنن		V	220/110
وقت تخزين الطاقة		s	≥15
