من خلال الاستفادة من خبرتنا الواسعة في التصنيع، تفخر شركة Conso بتقديم مجموعة متنوعة من 11 كيلو فولت 630 أمبير VCB (قواطع الدائرة الكهربائية). للبقاء على اطلاع على آخر التطورات في هذا المجال الديناميكي، نشجعك على وضع إشارة مرجعية على موقعنا الإلكتروني. تعمل منصتنا، التي يتم تحديثها بانتظام، كمورد قيم، حيث توفر أحدث الأخبار والرؤى حول عالم قواطع الدائرة الكهربائية بقدرة 11 كيلو فولت 630 أمبير VCB. Trust Conso ليس فقط لتقديم منتجات موثوقة ولكن أيضًا معلومات حديثة تتوافق مع المشهد المتطور لصناعة الطاقة الكهربائية. ابق على اتصال للحصول على التحديثات والتطورات المستمرة في مجال تقنية VCB بقدرة 11 كيلو فولت.

فيديو

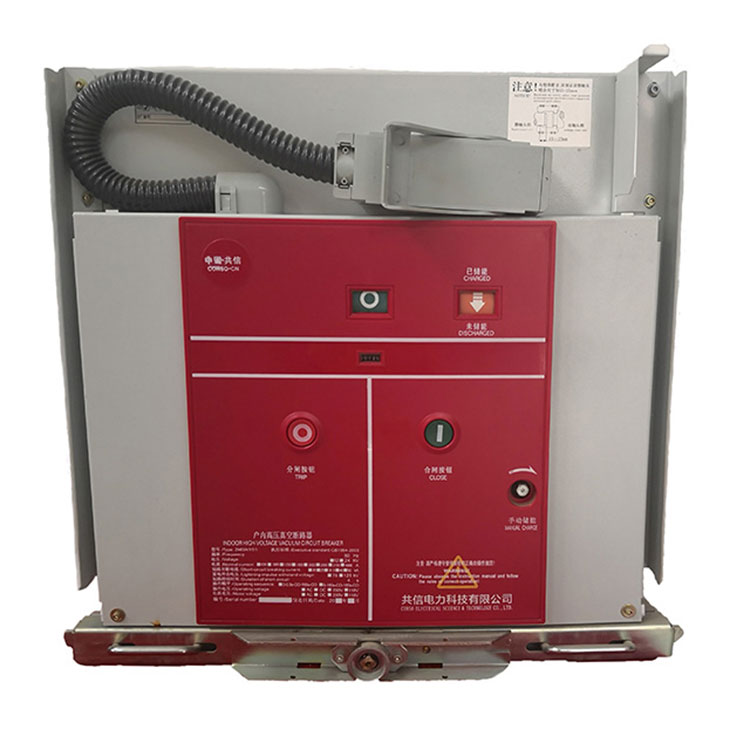

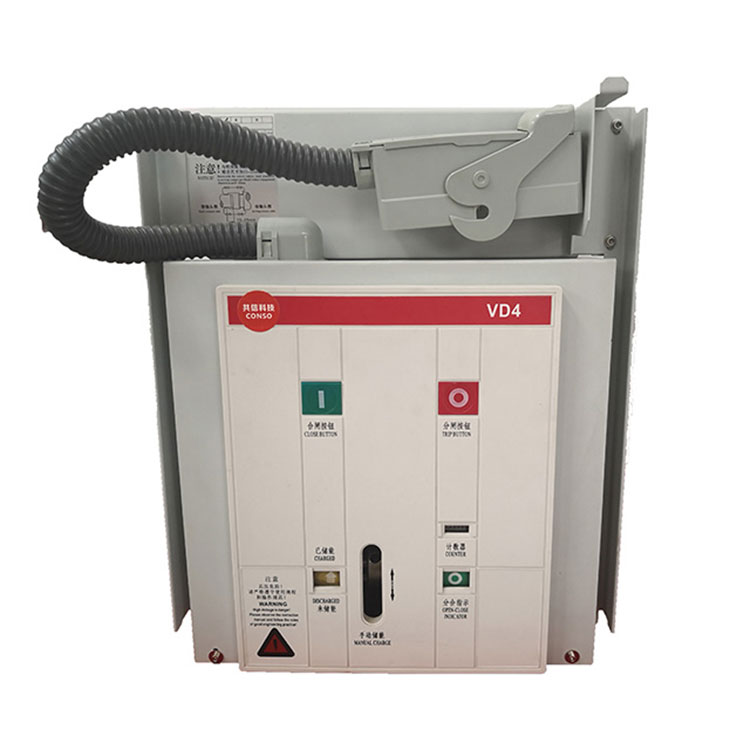

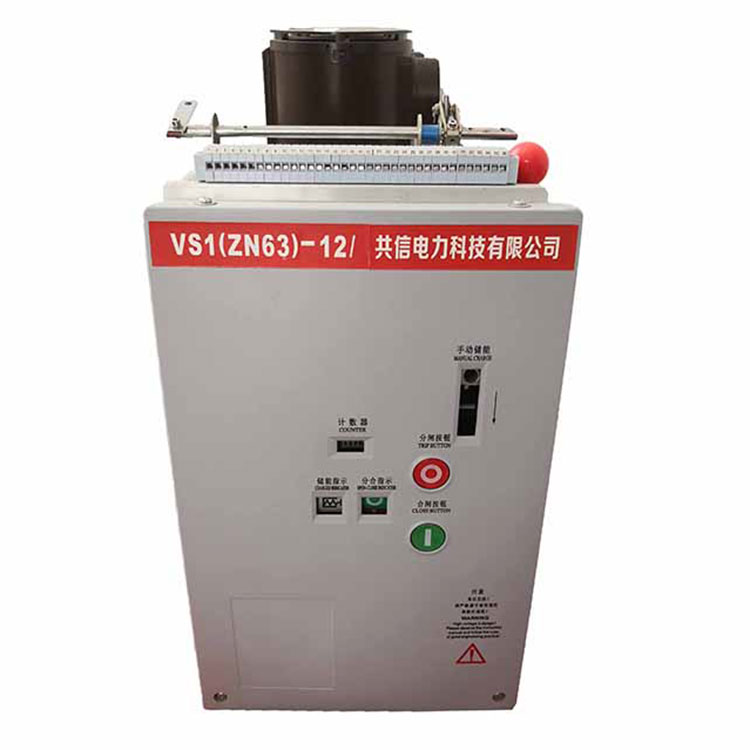

11kv 630a 11 kv vcb قطاع دارة فراغ مقدمة



قاطع الدائرة الكهربائية 11kv 630a 11 kv vcb عبارة عن مجموعة مفاتيح داخلية لنظام طاقة ثلاثي الطور AC 50 هرتز بجهد مقدر 12kV، والذي يستخدم كوحدة حماية وتحكم لمعدات شبكة الطاقة ومعدات الطاقة للمؤسسات الصناعية والتعدين. إنها مناسبة للأماكن التي تتطلب التشغيل المتكرر تحت تيار العمل المقدر، أو تيار الدائرة القصيرة المتعدد القطع. يعتمد قاطع الدائرة التصميم الشامل لآلية التشغيل وجسم قاطع الدائرة، والذي يمكن استخدامه كوحدة تثبيت ثابتة أو يمكن تجهيزه بآلية دفع خاصة لتشكيل دور وحدة عربة اليد.



11kv 630a 11 kv vcb قطاع دارة فراغ المعلمة التقنية:

لا.	غرض	وحدة	معامل
1	الفولطية	كيلو فولت	12
2	تصنيف التسامح الجهد الإضاءة الدافع	كيلو فولت	75
3	1 دقيقة تردد الجهد	كيلو فولت	42
4	التسامح مع التردد لجهد الدائرة الثانوية (1 دقيقة)	V	2000
5	تصنيف ماس كهربائى كسر رقم كسر التيار	مرات	50
6	تردد الطاقة 1 دقيقة	ال	42/48
7	دفعة البرق تحمل الجهد (الذروة)	ال	75/85
8	تصنيف كسر الدائرة القصيرة الحالية	ال	20/25	31.5	40
9	التصنيف الحالي	A	630 1250	630/1250	1250/1600
10				1600/2000	2000/2500
11				2500/3150	3150/4000
12	الاستقرار الحراري المقدر للتيار (RMS)	كا	20/25	31.5	40
13	الاستقرار الديناميكي المقدر الحالي (الذروة)	كا	63	80	100
14	تصنيف إغلاق الدائرة القصيرة (الذروة)	كا	63	80	100
15	تسلسل التشغيل المقدر		O-0.3s-CO-180s-CO
16			O-180s-CO-180s-CO
17	الحياة الميكانيكية	مرات	10000



CONSO·CN 11kv 630a 11 kv vcb قاطع الدائرة الكهربائية التفاصيل:

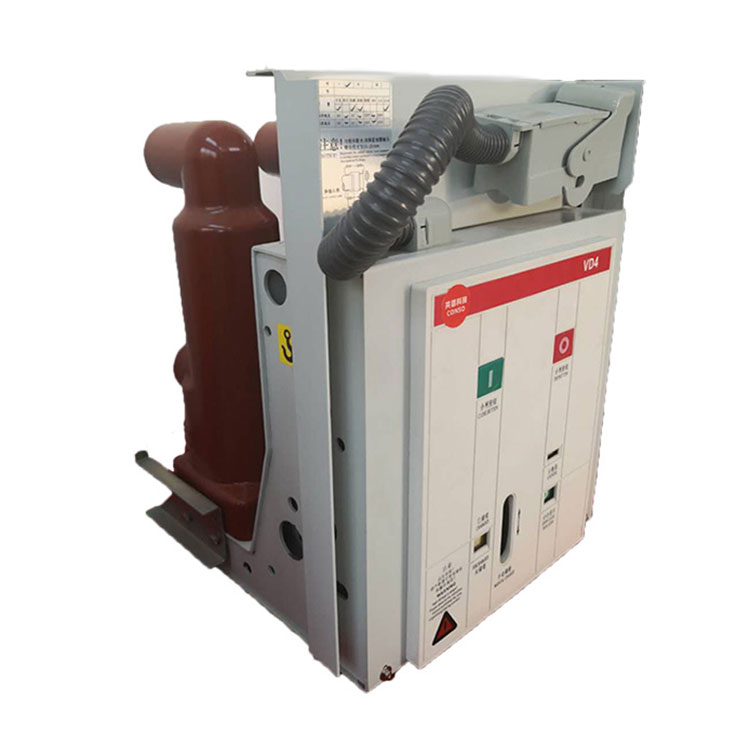

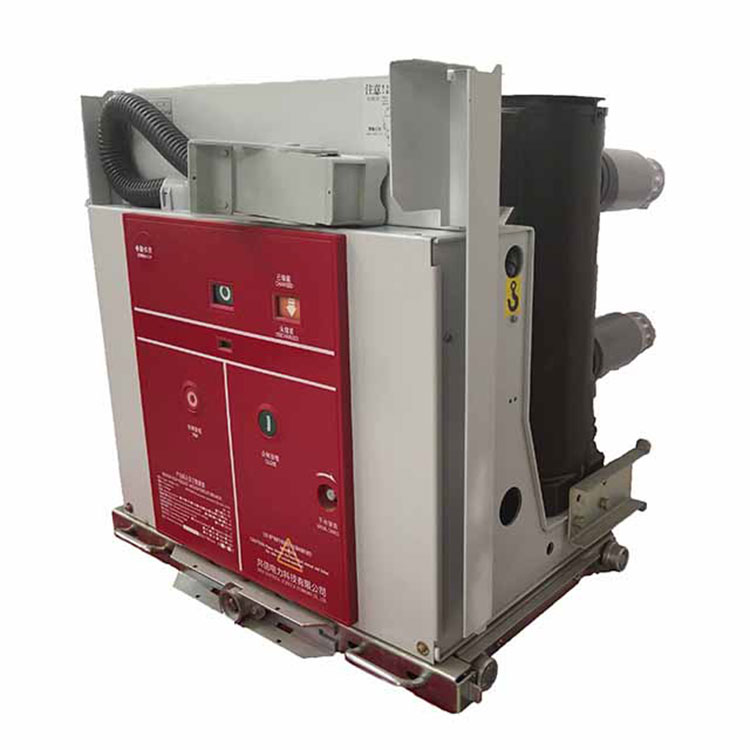

التركيب الجانبي

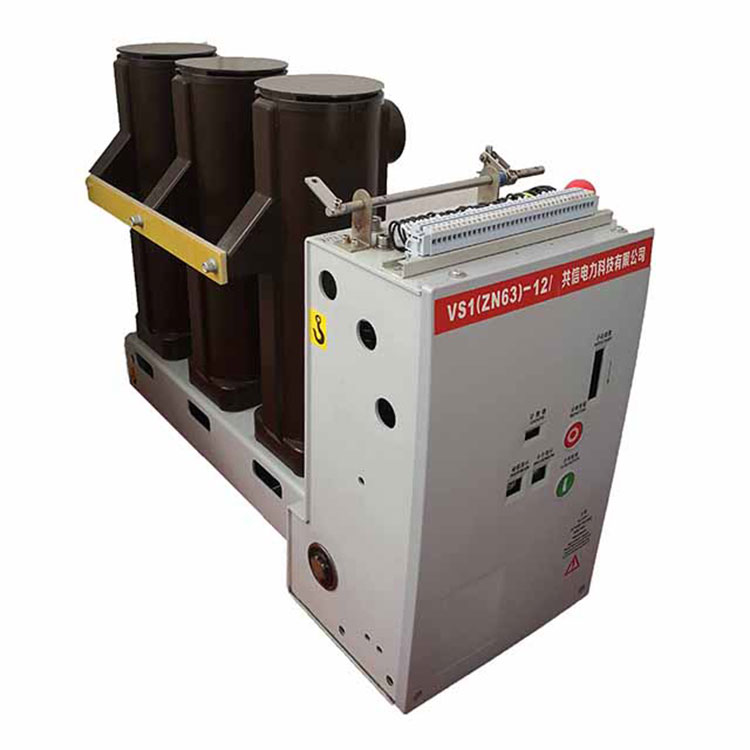

اسطوانة عازلة

يقذفعمود

"القطب المصبوب VCB":يشير مصطلح "عمود الصب" إلى استخدام صب راتنجات الإيبوكسي لتعزيز القوة الميكانيكية وطبقة العزل الفعالة، لمنع الانحناء الكهربائي أو التتبع بين الطور إلى الطور والطور إلى الأرض.

"VCB المثبت على الجانب":يشير الواصف "المثبت على الجانب" إلى أن القاطع تم وضعه في الوضع الرأسي، مما يؤدي إلى وجود قاطع دائرة مفرغ أطول ولكنه أكثر استواءً في البعد. يلبي هذا التصميم متطلبات تكوينات المفاتيح الكهربائية، مثل ألواح قواطع التحميل SF6.

"اسطوانة عازلة VCB": تشير تسمية "الأسطوانة العازلة" إلى شكل المادة العازلة للقواطع. يتم استخدام التثبيت الأفقي بشكل شائع، مما يتماشى مع تصميم اللوحة الكهربائية ذات الجهد المتوسط ​​باعتباره تحيزًا صديقًا للميزانية.

CONSO·CN 11kv 630a 11 kv vcb ورشة عمل قاطع الدائرة الكهربائية:

حَشدمنطقة

عناصرمنطقة تخزين

11kv 630a 11 kv vcb قاطع الدائرة الكهربائية في التجميع:

11kv 630a 11 kv vcb قطاع دارة فراغ في الحزمة:

11kv 630a 11 kv vcb قاطع دارة فراغ جاهز للشحن:
