لماذا أصبحت مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS خيارًا ذكيًا لأنظمة توزيع الطاقة الحديثة

خلاصة:يتطلب التوزيع الموثوق للطاقة ذات الجهد المنخفض أكثر من مجرد توصيل المعدات الكهربائية. فهو يتطلب نظامًا للمفاتيح الكهربائية يمكنه تنظيم الدوائر، وتحسين السلامة التشغيلية، وتبسيط الصيانة، ودعم متطلبات الأتمتة المتزايدة التعقيد.CONSO·CN GCS المفاتيح الكهربائية ذات الجهد المنخفضتم تصميمه حول وحدات وظيفية معيارية، وآليات أدراج عملية، وبنية مجزأة، ووصلات كابلات مرنة. تشرح هذه المقالة هيكلها وميزاتها التقنية الرئيسية وتطبيقاتها ومزاياها واعتبارات الاختيار المهمة للمهندسين والمقاولين والموزعين ومشتري أنظمة الطاقة الصناعية.

جدول المحتويات

• ما هي مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS؟
• ما هي السمات الهيكلية الرئيسية لمجموعة المفاتيح الكهربائية GCS؟
• لماذا تختار مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS لتوزيع الطاقة؟
• كيف يمكن مقارنة GCS مع مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCK؟
• أين يتم استخدام مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS؟
• كيف يجب على المشترين اختيار مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS؟
• لماذا تعتبر قدرة الشركة المصنعة مهمة؟
• الأسئلة المتداولة حول مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS

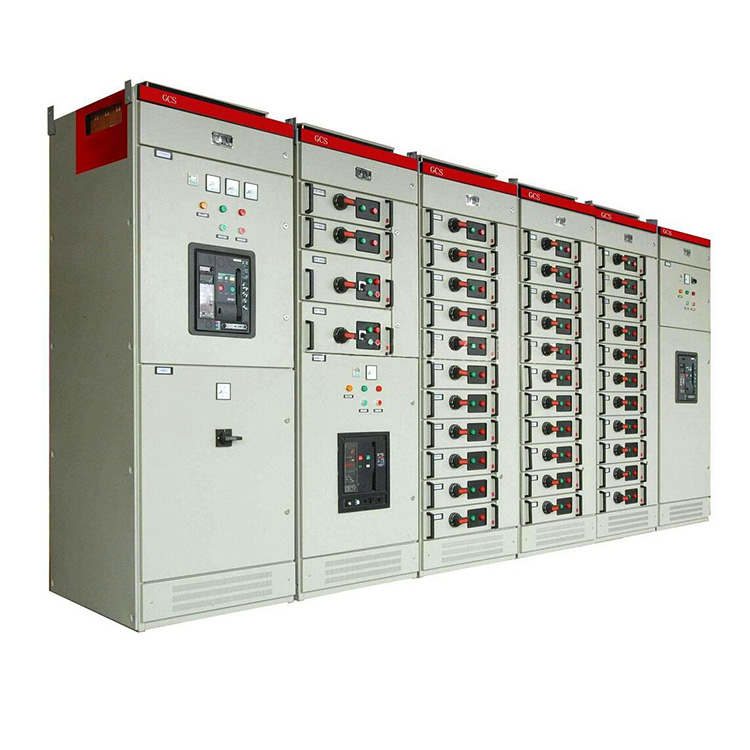

ما هي مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS؟

إن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS عبارة عن حل معياري لتوزيع الطاقة والتحكم فيها بجهد منخفض مصمم للتطبيقات حيث يجب تنظيم دوائر متعددة ووظائف التحكم في المحركات وواجهات التشغيل الآلي والوصول إلى الصيانة ضمن مجموعة كهربائية مدمجة.

بالمقارنة مع تكوينات المفاتيح الكهربائية التقليدية ذات الجهد المنخفض، تركز معدات GCS بشكل أكبر على الوحدات الوظيفية المعيارية وآليات الاستخراج والدفع العملية. وفقًا لمعلومات منتج CONSO·CN، يمكن تصنيع حل GCS الخاص بها وفقًا لمخطط العميل ذو الخط الواحد وخطة التخطيط وقائمة الشراء، مما يسمح للتكوين النهائي بالتوافق بشكل أفضل مع نظام التوزيع الفعلي.

يكون التصميم مفيدًا بشكل خاص عندما يتطلب المشروع العديد من وحدات التغذية الصادرة والوحدات الوظيفية المستقلة. بدلاً من التعامل مع الخزانة بأكملها كمساحة كهربائية واحدة، يقوم بناء GCS بتقسيم المعدات إلى أقسام وظيفية، مما يساعد المشغلين على عزل الدوائر الفردية والحد من التأثير المحتمل لخطأ موضعي.

ما هي السمات الهيكلية الرئيسية لمجموعة المفاتيح الكهربائية GCS؟

تأتي فعالية نظام GCS من العلاقة بين مكوناته الكهربائية وترتيب قضبان التوصيل والمقصورات الوظيفية ومقصورات الكابلات والوحدات القابلة للسحب. تعتبر العديد من الخصائص الهيكلية ذات أهمية خاصة عند تقييم حل GCS.

الوحدات الوظيفية المعيارية

يتيح البناء المعياري تكوين دوائر مختلفة وفقًا لمتطلبات التوزيع الفعلية. يعد هذا مفيدًا للمنشآت الصناعية حيث قد تحتاج وحدات التغذية ودوائر التحكم في المحركات ومعدات التشغيل الآلي والأحمال المساعدة إلى تكوينات كهربائية مختلفة.

مقصورات وظيفية منفصلة

تم تصميم الوحدات والمقصورات الوظيفية بفصل واضح. يمكن أن يساعد هذا الترتيب في تقييد تأثير العطل على منطقة أصغر ويسمح لموظفي الصيانة بالعمل على أقسام فردية دون إزعاج الدوائر الأخرى دون داع.

ترتيب أفقي ثلاثي القضبان

تحدد معلومات المنتج الواردة من CONSO·CN ترتيبًا أفقيًا ثلاثي الناقلات يهدف إلى توفير الاستقرار الديناميكي والحراري. يمكن للتصميم المذكور أن يتحمل تأثير تيار الدائرة القصيرة حتى 80/176 كيلو أمبير، اعتمادًا على التكوين والظروف المعمول بها.

كثافة الدائرة العالية

يمكن لخزانة MCC واحدة أن تستوعب ما يصل إلى 22 دائرة وفقًا لمعلومات المنتج المنشورة من قبل الشركة المصنعة. يمكن أن يكون هذا التكوين مفيدًا لتوليد الطاقة والبتروكيماويات والأتمتة الصناعية وغيرها من المرافق التي تحتوي على عدد كبير من الأحمال الكهربائية.

حجرة الكابلات العملية

يتم ترتيب توصيلات الكابلات الخارجية داخل حجرة مخصصة للكابلات، مع إمكانية دخول الكابل وخروجه من اتجاهات مختلفة حسب التكوين. يمكن أيضًا وضع محول التيار ذو التسلسل الصفري في حجرة الكابل، مما يدعم سهولة التركيب والصيانة.

اتصالات ثانوية واسعة النطاق

يمكن لوحدات أدراج GCS توفير جهات اتصال ثانوية متعددة. تنص CONSO·CN على أن الوحدات المكونة من وحدة واحدة وما فوق يمكن أن تحتوي على 32 زوجًا، بينما يمكن أن تحتوي تكوينات نصف الوحدة على 20 زوجًا. تدعم هذه القدرة واجهات الكمبيوتر ودوائر التحكم الآلي ومتطلبات التحكم الثانوية الأخرى.

لماذا تختار مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS لتوزيع الطاقة؟

بالنسبة للأنظمة الكهربائية الصناعية، لا يؤثر اختيار المفاتيح الكهربائية على التركيب الأولي فحسب، بل يؤثر أيضًا على التشغيل واستكشاف الأخطاء وإصلاحها والتوسيع والصيانة. توفر تقنية GCS العديد من المزايا العملية.

ميزة أخرى مهمة هي مرونة التصميم. لا يتم بالضرورة تحديد مجموعة المفاتيح الكهربائية GCS كخزانة عامة جاهزة للاستخدام. يستطيع المصنع المحترف تكوين المعدات وفقًا للرسومات الكهربائية، وتخطيطات المعدات، ومتطلبات الشراء. يعد هذا الأسلوب ذا قيمة خاصة بالنسبة للمشاريع التي يختلف فيها توزيع الأحمال وتكوين الخزانة عن الترتيبات القياسية.

كيف يمكن مقارنة GCS مع مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCK؟

يتم استخدام كل من GCS وGCK في أنظمة التوزيع ذات الجهد المنخفض، لكن أساليبهما الهيكلية ليست متطابقة. تصف CONSO·CN GCS بأنها نوع متقدم مقارنةً بمجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCK، مما يسلط الضوء على نمطيتها الأكبر وترتيب الاستخراج والدفع الأكثر عملية.

يجب أن يعتمد الاختيار الصحيح في النهاية على جهد النظام والتيار ومتطلبات الدائرة القصيرة وكمية الدائرة وأبعاد الخزانة وهندسة التحكم واستراتيجية الصيانة والمعايير المطبقة بدلاً من مجرد اختيار نموذج واحد لأنه يبدو أكثر تقدمًا.

أين يتم استخدام مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS؟

تعد أنظمة GCS مناسبة لمجموعة واسعة من بيئات توزيع الطاقة الصناعية والبنية التحتية. تعتبر بنيتها المعيارية ذات قيمة خاصة عندما يحتوي المشروع على العديد من الدوائر الصادرة أو يتطلب التكامل مع أنظمة التشغيل الآلي.

• توليد الطاقة:يدعم متطلبات التوزيع والتحكم في المحركات المرتبطة بوحدات التوليد الكبيرة.
• مرافق البتروكيماويات:مفيد عندما تتطلب العديد من المحركات والمضخات وأنظمة التحكم والأحمال المساعدة توزيعًا منظمًا.
• التصنيع الصناعي:يساعد في إدارة خطوط الإنتاج المتعددة والآلات التي تعمل بالكهرباء.
• المرافق التجارية والبنية التحتية:يمكن تهيئتها لأنظمة التوزيع المركزية ذات الجهد المنخفض.
• أنظمة الأتمتة:يمكن أن تدعم جهات الاتصال الثانوية المتعددة واجهات الكمبيوتر ودوائر التحكم الآلي.
• مشاريع توزيع الكهرباء الكبرى:يمكن تكوين الخزانات المعيارية وفقًا لمخطط المشروع ذو الخط الواحد وتخطيط المعدات.

بالنسبة للمنشآت الكبيرة، يمكن أن تؤدي القدرة على تنظيم وحدات تغذية متعددة ضمن مجموعة منسقة من المفاتيح الكهربائية إلى تحسين إمكانية الصيانة الشاملة لبنية التوزيع.

كيف يجب على المشترين اختيار مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS؟

يجب أن يبدأ شراء خزانة GCS بالنظام الكهربائي بدلاً من الخزانة نفسها. يجب أن يحصل المورد المؤهل على معلومات فنية كافية لتحديد التكوين المناسب.

1. تأكيد المعلمات الكهربائية.تحديد الجهد المقنن، والتيار المقنن، والتردد، ومتطلبات الدائرة القصيرة، وغيرها من المعلمات الخاصة بالمشروع.
2. قم بإعداد المخطط ذو الخط الواحد.وهذا يوفر للمورد فهمًا واضحًا للدوائر الواردة والصادرة.
3. تحديد كمية الدائرة.ضع في اعتبارك وحدات التغذية ودوائر التحكم في المحركات والدوائر المساعدة ومتطلبات التوسع المستقبلية.
4. تقييم التخطيط المادي.يجب مراعاة أبعاد الخزانة واتجاه الكابل ومساحة التثبيت وتصريح الصيانة.
5. تحديد متطلبات التحكم.يجب تعريف الأتمتة والمراقبة وواجهات الكمبيوتر والدوائر الثانوية قبل الإنتاج.
6. التحقق من تنسيق الحماية.يجب اختيار قواطع الدائرة ومكونات الحد من التيار وفقًا لنظام التوزيع الفعلي.
7. مراجعة الاختبار والتوثيق.يجب على المشترين طلب الرسومات الفنية المناسبة ووثائق الاختبار وقوائم المكونات ومعلومات التشغيل.

بالنسبة للمشاريع المخصصة، فإن تزويد المورد برسم كامل من سطر واحد وخطة تخطيط وقائمة مشتريات يمكن أن يؤدي إلى تحسين الاتصال بشكل كبير وتقليل أخطاء التكوين. تحدد CONSO·CN هذه المستندات على وجه التحديد كجزء من عملية إنتاج GCS الخاصة بها.

لماذا تعتبر قدرة الشركة المصنعة مهمة؟

إن خزانة المفاتيح الكهربائية ذات الجهد المنخفض عبارة عن مجموعة كهربائية منسقة وليست حاوية معدنية بسيطة. إن جودة بناء قضبان التوصيل، والأسلاك، وتجميع الوحدات الوظيفية، واختيار المكونات، والمحاذاة الميكانيكية، والاختبار يمكن أن تؤثر جميعها على موثوقية النظام النهائي.

عند اختيار الشركة المصنعة أو الموردة لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS في الصين، يجب على المشترين تقييم أكثر من السعر. تشمل العوامل الرئيسية ما يلي:

• -خبرة في تصنيع المفاتيح الكهربائية ذات الجهد المنخفض
• القدرة على تفسير المخططات ذات الخط الواحد ورسومات المشروع
• التخصيص والقدرات الهندسية
• إجراءات مراقبة الجودة أثناء التجميع
• القدرة على اختبار المصنع والتفتيش
• توافر الوثائق الفنية
• الدعم الفني بعد البيع
• القدرة على تنسيق المفاتيح الكهربائية مع نظام التوزيع الأوسع

تقدم CONSO·CN GCS كجزء من مجموعة المفاتيح الكهربائية ذات الجهد المنخفض الأوسع نطاقًا، جنبًا إلى جنب مع حلول GCK وMNS وGGD. تؤكد معلومات المنتج أيضًا على الإنتاج المخصص بناءً على رسومات العملاء ومتطلبات التوزيع.

بالنسبة للمشترين الذين يقومون بمقارنة الموردين، يمكن أن توفر مجموعة منتجات المفاتيح الكهربائية ذات الجهد المنخفض سياقًا مفيدًا عند تحديد بنية الخزانة الأكثر ملاءمة لمشروع معين.

الأسئلة المتداولة حول مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS

ما هو الغرض الرئيسي من مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS؟

الغرض الأساسي منه هو توزيع الدوائر الكهربائية ذات الجهد المنخفض والتحكم فيها وحمايتها وإدارتها. تعتبر بنيتها المعيارية مناسبة بشكل خاص للأنظمة التي تتطلب وحدات تغذية ووحدات وظيفية وواجهات تشغيل تلقائي متعددة.

ما الذي يجعل GCS مختلفًا عن المفاتيح الكهربائية التقليدية ذات الجهد المنخفض؟

تركز GCS على الوحدات الوظيفية المعيارية، وآليات الأدراج القابلة للسحب، والبناء المجزأ، وترتيبات الكابلات المرنة، ووصلات المكونات الإضافية الثانوية الشاملة. يمكن لهذه الميزات أن تجعل أنظمة التوزيع المعقدة أسهل في التكوين والصيانة.

هل يمكن تخصيص مجموعة المفاتيح الكهربائية GCS؟

نعم. وفقًا لـ CONSO·CN، يمكن إنتاج مجموعة المفاتيح الكهربائية GCS وفقًا لرسم الخط الواحد وخطة التخطيط وقائمة الشراء الخاصة بالعميل.

كم عدد الدوائر التي يمكن أن تستوعبها خزانة MCC؟

تنص المعلومات المنشورة من قبل الشركة المصنعة على أن خزانة MCC واحدة يمكنها استيعاب ما يصل إلى 22 دائرة. يجب تأكيد السعة الفعلية وفقًا للتكوين الكهربائي المحدد وترتيب الخزانة.

هل GCS مناسب للأنظمة الصناعية الآلية؟

نعم. تم تصميم جهات الاتصال الإضافية الثانوية المتوفرة لدعم واجهات الكمبيوتر ودوائر التحكم التلقائي، مما يجعل التكوين مناسبًا لتطبيقات الأتمتة الصناعية التي تتطلب أسلاك تحكم واسعة النطاق.

الخلاصة: هل تعتبر مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS الخيار الصحيح لمشروعك؟

تجمع مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS بين بنية التوزيع المعيارية والمقصورات الوظيفية المنفصلة والوحدات العملية القابلة للسحب ووصلات الكابلات المنظمة والواجهات الثانوية الشاملة لتلبية متطلبات أنظمة الطاقة الصناعية الحديثة. بالنسبة للمشاريع التي تتضمن دوائر متعددة، والأتمتة، والتحكم في المحركات، وتخطيطات التوزيع المخصصة، فإن اختيار الشركة المصنعة المناسبة لا يقل أهمية عن اختيار نوع مجموعة المفاتيح الكهربائية. إذا كنت تقوم بتقييم حل GCS لمشروع صناعي أو تجاري أو مشروع بنية تحتية،اتصل بنامع الرسم التخطيطي المكون من سطر واحد وخطة التخطيط والمتطلبات الفنية لمناقشة التكوين المناسب مع CONSO·CN.
