لماذا تعتبر الألواح الخارجية ذات الجهد المنخفض والمتوسط ​​Vcb بجهد 11 كيلو فولت الخيار الأفضل لتوزيع الطاقة بشكل موثوق

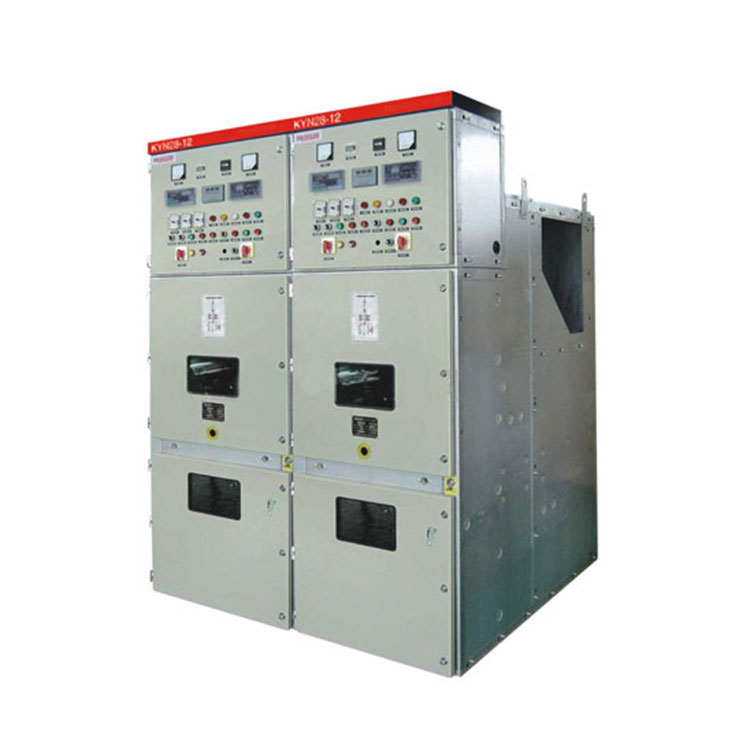

كشركة مصنعة محترفة لمعدات توزيع الطاقة،كونسويوفر أداءً عاليًالوحات 11kv Lv و Mv Vcb في الهواء الطلقمصممة للمشاريع الصناعية والمرافق والتجارية والبنية التحتية. تم تصميم لوحات المفاتيح الكهربائية الخارجية هذه باستخدام تقنية قاطع الدائرة الفراغية، مما يوفر عزلًا ممتازًا، التبديل الآمن، وعمر الخدمة الطويل، والتشغيل الموثوق به حتى في ظل الظروف البيئية القاسية.

يعد اختيار مجموعة المفاتيح الكهربائية الخارجية المناسبة أمرًا ضروريًا لضمان سلامة وكفاءة واستقرار الأنظمة الكهربائية الحديثة. تشرح هذه المقالة كيفية عمل ألواح Vcb ذات الجهد المتوسط والمنخفض 11 كيلو فولت، ومزاياها الرئيسية، ومواصفاتها الفنية، التطبيقات، ونصائح الاختيار، وتوصيات الصيانة، ولماذا أصبحت واحدة من الجهد المتوسط المفضل الحلول في جميع أنحاء العالم. سواء كنت تصمم شبكة كهربائية جديدة أو تقوم بترقية النظام الحالي، يوفر هذا الدليل رؤى عملية للمهندسين والمقاولين ومتخصصي المشتريات.

محتويات

• ما هي لوحات 11kv Lv و Mv Vcb الخارجية؟
• لماذا تحظى لوحات قواطع الدائرة الفراغية بشعبية كبيرة؟
• المكونات الرئيسية للوحات VCB الخارجية
• مقارنة المواصفات الفنية
• التطبيقات النموذجية
• كيفية اختيار اللوحة الصحيحة
• أفضل ممارسات الصيانة
• الأسئلة المتداولة
• خاتمة

ما هي لوحات 11kv Lv و Mv Vcb الخارجية؟

تعتبر لوحة Vcb ذات الجهد المتوسط والمنخفض 11 كيلو فولت بمثابة حل كامل لتوزيع الطاقة ذات الجهد المتوسط ومجهزة بـ قاطع الدائرة الفراغية (VCB) مصمم للتركيب الخارجي. هذه الألواح تتحكم وتعزل وتحمي بشكل آمن مغذيات كهربائية تعمل بحوالي 11 كيلو فولت مع دمج دوائر التحكم ذات الجهد المنخفض للمراقبة، الحماية والاتصالات والأتمتة.

على عكس قواطع دوائر الزيت أو الهواء التقليدية، تعمل قواطع الدائرة الفراغية على إطفاء الأقواس الكهربائية داخل القواطع المغلقة قواطع الفراغ. نظرًا لعدم وجود غاز تقريبًا داخل القاطع، يختفي القوس الكهربائي بسرعة، مما يؤدي إلى أداء تحويل ممتاز، والحد الأدنى من متطلبات الصيانة، وعمر خدمة أطول بشكل ملحوظ.

يتم تصنيع ألواح VCB الخارجية الحديثة باستخدام حاويات من الفولاذ المجلفن أو الفولاذ المقاوم للصدأ مع مقاومة للعوامل الجوية البناء الذي يحمي المكونات الكهربائية الداخلية من المطر والرطوبة والغبار والأشعة فوق البنفسجية والحشرات، والظروف البيئية القاسية. تتوافق العديد من التصميمات مع معايير IEC ويمكن أن تعمل بشكل موثوق عبرها نطاق درجة حرارة واسعة.

لماذا تحظى لوحات قواطع الدائرة الفراغية بشعبية كبيرة؟

تفضل مرافق الطاقة والمرافق الصناعية بشكل متزايد تكنولوجيا قواطع الدائرة الفراغية لأنها تجمع بين بعضها البعض سلامة تشغيلية عالية مع موثوقية متميزة على المدى الطويل. مع تحول البنية التحتية الكهربائية إلى أكثر ذكاءً، يجب أن توفر المعدات حماية متسقة مع تقليل تكاليف الصيانة وتقليل وقت التوقف عن العمل.

أداء أمان فائق

تعمل أدوات القطع الفراغي على التخلص بشكل فعال من مخاطر فلاش القوس مقارنة بالعديد من تقنيات المقاطعة القديمة. تمنع حجرة التفريغ المغلقة الاحتراق وتقلل بشكل كبير من مخاطر الحريق، مما يجعل هذه الألواح مناسبة المرافق الحيوية التي تتطلب سلامة تشغيلية عالية.

عمر ميكانيكي طويل

يمكن لـ VCB عالي الجودة إجراء عشرات الآلاف من عمليات التبديل بأقل قدر من التآكل. تنخفض هذه المتانة تكرار الصيانة ويقلل من تكلفة دورة الحياة الإجمالية للتركيبات الكهربائية.

حماية بيئية ممتازة

على عكس قواطع الدائرة الزيتية، لا تتطلب تقنية التفريغ زيتًا عازلًا يمكن أن يتسرب إلى البيئة. كما أنه يتجنب التعامل والاستبدال المنتظم المرتبط بالمعدات المملوءة بالزيت، ودعم المنظف والمزيد توزيع الطاقة المستدامة.

عزل خطأ موثوق

عند حدوث أخطاء مثل الأحمال الزائدة أو الدوائر القصيرة، يقوم القاطع بفصل وحدة التغذية المتضررة بسرعة، منع تلف المحولات والمحركات والكابلات وغيرها من الأصول الكهربائية باهظة الثمن أثناء الصيانة استقرار النظام.

مناسبة لتكامل الشبكة الذكية

يمكن للوحات VCB الخارجية الحديثة دمج مرحلات الحماية الذكية ووحدات اتصالات SCADA، أنظمة المراقبة عن بعد، ومؤشرات الأعطال، وأجهزة القياس الرقمية، مما يتيح الصيانة التنبؤية وإدارة الشبكة في الوقت الحقيقي.

المكونات الرئيسية للوحات VCB الخارجية

إن فهم الهيكل الداخلي للوحة VCB الخارجية يساعد المهندسين على تقييم جودة المعدات وموثوقيتها على المدى الطويل. على الرغم من أن التكوينات قد تختلف وفقًا لمتطلبات المشروع، إلا أن معظم لوحات LV وMV VCB الخارجية بقدرة 11 كيلو فولت تشترك في العديد من المكونات الأساسية التي تعمل معًا لضمان توزيع الطاقة بشكل آمن وفعال.

قواطع دوائر فراغ

قاطع الدائرة الفراغية هو قلب اللوحة. إنه يقاطع تيار الحمل العادي وتيار العطل عن طريق إطفاء القوس الكهربائي داخل قاطع فراغ مغلق. بالمقارنة مع تقنيات الانقطاع التقليدية، توفر قواطع الفراغ تبديلًا أسرع، واستردادًا أعلى للعزل الكهربائي، ومتطلبات صيانة أقل بكثير.

تتابع الحماية

تعمل مرحلات الحماية الرقمية على مراقبة ظروف الجهد والتيار والتردد والخطأ بشكل مستمر. عند حدوث حالات غير طبيعية مثل الحمل الزائد أو ماس كهربائى أو خطأ أرضي، يرسل المرحل على الفور أمر رحلة إلى قاطع الدائرة، لحماية المحولات والكابلات والمولدات والمعدات النهائية.

محولات التيار والجهد

توفر أجهزة CT وVTs قياسات كهربائية دقيقة للقياس والحماية والمراقبة. تتيح هذه الأجهزة لأنظمة التحكم الذكية اكتشاف ظروف التشغيل غير الطبيعية بدقة عالية.

نظام بسبار

تعمل قضبان التوصيل النحاسية أو الألومنيوم على توزيع الطاقة الكهربائية بكفاءة داخل العلبة. يعمل تصميم العزل المناسب على تقليل توليد الحرارة مع ضمان التوصيل الممتاز والقوة الميكانيكية أثناء ظروف الأعطال.

الضميمة في الهواء الطلق

تحمي العلبة المكونات الكهربائية الداخلية من الرطوبة والغبار والتآكل وأشعة الشمس والحشرات والتأثيرات الميكانيكية. اعتمادًا على بيئات التثبيت، قد توفر الشركات المصنعة خزانات من الصلب المجلفن أو الفولاذ المقاوم للصدأ مع حماية مصنفة حسب IP.

وحدة التحكم والمراقبة

غالبًا ما تشتمل مجموعة المفاتيح الكهربائية الخارجية الحديثة على أنظمة مراقبة ذكية تدعم SCADA وModbus وIEC 61850 ووظائف الاتصال عن بعد. يمكن للمشغلين مراقبة حالة المعدات وتلقي الإنذارات وإجراء التشخيص عن بعد دون زيارة موقع التثبيت.

مقارنة المواصفات الفنية

يلخص الجدول التالي المعلمات التقنية الشائعة للوحات LV وMV VCB النموذجية الخارجية بقدرة 11 كيلو فولت. قد تختلف المواصفات الفعلية حسب متطلبات المشروع والتكوينات المخصصة.

التطبيقات النموذجية

إن المرونة والمتانة التي تتمتع بها ألواح VCB الخارجية بقدرة 11 كيلو فولت تجعلها مناسبة لمجموعة واسعة من الصناعات ومشاريع المرافق. إن قدرتها على العمل بشكل موثوق في البيئات الخارجية القاسية جعلتها واحدة من أكثر حلول تحويل الجهد المتوسط ​​اعتماداً على نطاق واسع في جميع أنحاء العالم.

• محطات توليد الطاقة
• محطات فرعية كهربائية
• مشاريع الطاقة المتجددة بما في ذلك مزارع الطاقة الشمسية وطاقة الرياح
• مرافق التصنيع الصناعية
• عمليات التعدين
• مواقع إنتاج النفط والغاز
• أنظمة توزيع الكهرباء البلدية
• المجمعات التجارية
• البنية التحتية للنقل
• تتطلب مراكز البيانات توزيعًا مستقرًا للجهد المتوسط

بالنسبة لتطبيقات الطاقة المتجددة، تلعب لوحات VCB الخارجية دورًا مهمًا في حماية المحولات ودوائر التغذية مع تمكين التكامل الآمن مع شبكة المرافق. تعمل أنظمة الحماية الذكية أيضًا على تحسين الرؤية التشغيلية من خلال منصات المراقبة عن بعد.

كيفية اختيار لوحة VCB الخارجية 11 كيلو فولت المناسبة

يتطلب اختيار اللوحة المناسبة تقييمًا دقيقًا لكل من المتطلبات الفنية وظروف التشغيل. قد يؤدي اختيار المعدات بناءً على السعر فقط إلى زيادة تكاليف الصيانة على المدى الطويل أو تقليل موثوقية النظام.

1. تحديد القدرة الحالية المقدرة والكسر المطلوبة.
2. تقييم الظروف البيئيةمثل الرطوبة، ورذاذ الملح، والغبار، والارتفاع، ودرجة الحرارة.
3. حدد الحماية المناسبة للعلبةوفقا لبيئة التثبيت.
4. تأكيد الامتثال لمعايير IECواللوائح الكهربائية المحلية.
5. النظر في التوسع في المستقبلعن طريق اختيار تصاميم الألواح المعيارية.
6. التحقق من وظائف الاتصال الذكيإذا كان تكامل SCADA مطلوبًا.
7. اختر الشركة المصنعة ذات الخبرةقادرة على تقديم الدعم الهندسي وتقارير الاختبار وخدمة ما بعد البيع.

أفضل ممارسات الصيانة

على الرغم من أن قواطع الدائرة المفرغة تتطلب صيانة أقل بكثير من البدائل المملوءة بالزيت، إلا أن عمليات التفتيش الروتينية تظل ضرورية لضمان أقصى قدر من الموثوقية طوال دورة حياة المعدات.

• فحص أختام العلبة بانتظام.
• تنظيف الغبار والملوثات من الأسطح العازلة.
• التحقق من التوصيلات الكهربائية لارتفاع درجة الحرارة.
• تحقق من إعدادات ترحيل الحماية بشكل دوري.
• إجراء اختبار مقاومة العزل أثناء الصيانة المجدولة.
• قم بتشغيل الكسارة ميكانيكيًا للتحقق من سلاسة الحركة.
• مراقبة بيانات التشغيل باستخدام أنظمة المراقبة الذكية.

يؤدي اتباع جداول الصيانة الوقائية إلى تقليل حالات انقطاع الخدمة غير المتوقعة بشكل كبير مع إطالة عمر خدمة المعدات. تجمع العديد من المرافق الآن بين عمليات الفحص الروتينية وتقنيات الصيانة التنبؤية التي تحلل البيانات التشغيلية لتحديد الأعطال المحتملة قبل حدوثها.

الأسئلة المتداولة

خاتمة

مع استمرار تطور أنظمة الطاقة نحو قدر أكبر من الذكاء والكفاءة والاستدامة،لوحات LV وMV VCB خارجية 11 كيلو فولتأصبحت حلاً موثوقًا به لتوزيع الطاقة ذات الجهد المتوسط. إن أداء التحويل المتميز والموثوقية الاستثنائية ومتطلبات الصيانة المنخفضة والتوافق مع تقنيات الأتمتة الحديثة يجعلها استثمارًا ممتازًا للمرافق والمرافق الصناعية ومشاريع الطاقة المتجددة والبنية التحتية التجارية.

مدعومة بالخبرة الهندسية المهنية،كونسوتلتزم الشركة بتقديم حلول موثوقة للمفاتيح الكهربائية ذات الجهد المتوسط ​​في الهواء الطلق والتي تلبي متطلبات المشاريع المتنوعة. سواء كنت تحتاج إلى تكوين قياسي أو نظام توزيع طاقة مخصص بالكامل، فإن فريقنا ذو الخبرة على استعداد لتقديم الاستشارات الفنية وتوصيات المنتج والدعم الشامل طوال مشروعك.اتصل بنااليوم لمناقشة طلبك واكتشاف كيف يمكن للوحات VCB الخارجية ذات الجهد المنخفض والمتوسط ​​11 كيلو فولت أن تساعد في تحسين السلامة والكفاءة والأداء طويل المدى لشبكتك الكهربائية.
