كيف يمكن للمفاتيح الكهربائية الكهربائية أن تجعل توزيع الطاقة أكثر أمانًا وأسهل في الإدارة؟

لماذا تعتبر المفاتيح الكهربائية أكثر أهمية مما يتوقعه العديد من المشترين؟

في العديد من مشاريع الطاقة، لا تعد المفاتيح الكهربائية الجزء الأكثر وضوحًا في النظام. غالبًا ما تحظى المحولات والكابلات والمولدات ومعدات الإنتاج الكبيرة بمزيد من الاهتمام لأنها تبدو أكثر "مركزية" للمشروع. ومع ذلك، عند حدوث خطأ، أو عندما يجب عزل الدائرة، أو عندما يحتاج موظفو الصيانة إلى العمل بأمان، تصبح المفاتيح الكهربائية واحدة من أهم قطع المعدات في الموقع.

تم تصميم مجموعة المفاتيح الكهربائية للتحكم في الدوائر الكهربائية وحمايتها وفصلها. ومن الناحية العملية، فهو يساعد نظام الطاقة على البقاء منظمًا. فهو يسمح للمشغلين بتقسيم توزيع الطاقة إلى أقسام يمكن التحكم فيها، وحماية المعدات النهائية، وتقليل تأثير الأعطال. بدون مجموعة المفاتيح الكهربائية المناسبة، قد تنتشر مشكلة كهربائية واحدة عبر نظام أوسع، مما يتسبب في إيقاف الإنتاج، أو مخاطر السلامة، أو تلف المعدات الباهظة الثمن.

بالنسبة للمشترين، لا تقتصر القيمة الحقيقية لمجموعة المفاتيح الكهربائية على الخزانة المعدنية نفسها. تأتي القيمة من ما إذا كان هيكل الخزانة، وقواطع الدائرة، وترتيب قضبان التوصيل، وأجهزة الحماية، والمغذيات الواردة والصادرة، والتصميم المتشابك، والوصول إلى الصيانة يتطابق مع المشروع الفعلي. قد تستمر الخزانة التي تبدو مقبولة على الورق في خلق مشكلات إذا لم تتناسب مع تخطيط الموقع أو ظروف التحميل أو عادات التشغيل أو خطة التوسع.

ولهذا السبب لا يطلب المشترون ذوو الخبرة السعر فقط. ويتساءلون عما إذا كانت مجموعة المفاتيح الكهربائية يمكنها التعامل مع مستوى الجهد الصحيح، والتصنيف الحالي، وسعة الدائرة القصيرة، وبيئة التثبيت، واتجاه دخول الكابل، وطريقة التشغيل، ومتطلبات الفحص. إن الخزانة الرخيصة التي تتطلب تعديلًا متكررًا بعد التسليم قد تصبح أكثر تكلفة بكثير من الحل المحدد بعناية.

ما هي المشاكل التي يواجهها المشترون عادة قبل اختيار المفاتيح الكهربائية؟

المشكلة الشائعة الأولى هي عدم اكتمال معلومات المشروع. قد يعلم المشتري أن المصنع يحتاج إلى العديد من الخزانات الكهربائية، ولكن قد لا يكون لديه مخطط واضح من سطر واحد، أو قائمة تحميل، أو خطة تخطيط، أو ترتيب وحدة تغذية. في هذه الحالة، يصبح من الصعب على الشركة المصنعة التأكد من نوع الخزانة الصحيح وعدد اللوحات وتكوين المكونات ونظام الحماية.

المشكلة الثانية هي الخلط بين فئات المفاتيح الكهربائية المختلفة. إن المفاتيح الكهربائية ذات الجهد المنخفض، والمفاتيح الكهربائية ذات الجهد المتوسط، والمفاتيح الكهربائية المعزولة بالغاز، والمفاتيح الكهربائية المعزولة بالهواء، والخزائن القابلة للسحب، والخزائن الثابتة، ولوحات التوزيع ليست أسماء قابلة للتبديل. كل فئة لها نطاق التطبيق الخاص بها، والمنطق الهيكلي، ومتطلبات السلامة، ومستوى التكلفة. يمكن أن يؤثر اختيار النوع الخاطئ على التركيب والتشغيل والصيانة.

المشكلة الثالثة هي مساحة الموقع المحدودة. في المنشآت الصناعية والمباني التجارية والمحطات الفرعية المدمجة ومناطق التعدين ومشاريع المرافق، قد لا توفر الغرفة الكهربائية مساحة عمل واسعة. إذا لم يتم النظر في ترتيب المفاتيح الكهربائية مبكرًا، فقد يواجه المشتري مشكلات تتعلق بعمق الخزانة، أو خلوص التشغيل الأمامي، أو الوصول إلى الصيانة الخلفية، أو موضع خندق الكابل، أو التهوية.

المشكلة الرابعة هي الصيانة المستقبلية. يركز بعض المشترين بشكل كبير على تكلفة الشراء الأولية ولكنهم ينسون أن المفاتيح الكهربائية ستبقى في الخدمة لسنوات عديدة. تحتاج فرق الصيانة إلى الوصول الآمن، ووضع العلامات الواضحة، والتشغيل الميكانيكي الموثوق، وقطع الغيار المناسبة، وطريقة سهلة لعزل الدوائر. يمكن للخزانة التي يصعب فحصها أن تزيد من وقت العمل والمخاطر التشغيلية.

المشكلة الخامسة هي عدم وضوح التواصل بين الفرق التجارية والفنية. قد يطلب فريق الشراء "المفاتيح الكهربائية الكهربائية" كاسم منتج بسيط، بينما يتوقع الفريق الهندسي تكوينًا فنيًا محددًا للغاية. إذا لم يتوافق هذان الجانبان، فقد يتحرك النظام للأمام مع عدم اليقين الخفي. وهنا يصبح التأكيد الفني الدقيق أمرًا ضروريًا.

كيف تحمي المفاتيح الكهربائية نظام توزيع الطاقة؟

تعمل مجموعة المفاتيح الكهربائية على حماية نظام توزيع الطاقة من خلال الجمع بين وظائف التبديل والعزل والحماية والقياس والتحكم في مجموعة واحدة منظمة. عندما يعمل النظام بشكل طبيعي، تقوم المفاتيح الكهربائية بتوزيع الطاقة على أحمال مختلفة. عند حدوث ظروف غير طبيعية، تساعد أجهزة الحماية على فصل الدائرة المعيبة وتقليل فرصة حدوث تلف أوسع للنظام.

في نظام الجهد المتوسط، قد تشتمل مجموعة المفاتيح الكهربائية على قواطع دوائر مفرغة، ومحولات تيار، ومحولات جهد، ومرحلات حماية، وأشرطة توصيل، ومفاتيح تأريض، وأقفال ميكانيكية. تعمل هذه المكونات معًا لاكتشاف الأخطاء وعزلها. على سبيل المثال، إذا تعرضت وحدة التغذية الصادرة لدائرة كهربائية قصيرة، فيجب أن يستجيب نظام الحماية بسرعة ويفتح قاطع الدائرة قبل أن يتسبب العطل في حدوث أضرار أكثر خطورة.

في نظام الجهد المنخفض، قد تقوم المفاتيح الكهربائية بتوزيع الطاقة على المحركات والإضاءة وخطوط الإنتاج وأنظمة التدفئة والتهوية وتكييف الهواء والمضخات والمعدات المساعدة. اعتمادًا على التصميم، يمكن استخدام وحدات ثابتة أو قابلة للسحب. يمكن للهياكل القابلة للسحب أن تجعل الفحص والاستبدال أكثر ملاءمة لأنه يمكن عزل الوحدات الوظيفية الفردية أو إزالتها مع إزعاج أقل للدوائر الأخرى.

السلامة لا تتعلق فقط بالتقييمات الكهربائية. كما يعتمد على الهيكل. يأخذ التصميم الجيد للمفاتيح الكهربائية في الاعتبار الفصل الداخلي، واستمرارية التأريض، وأقفال الأبواب، ومقابض التشغيل، ومقصورات الكابلات، والتهوية، ومسافة العزل، والمؤشر البصري الواضح. تساعد هذه التفاصيل المشغلين على فهم حالة الخزانة وتقليل التشغيل غير الآمن.

أفضل نتيجة ليست مجرد اجتياز الخزانة لفحص المصنع. والنتيجة الأفضل هي أن تظل مجموعة المفاتيح الكهربائية مفهومة وصالحة للخدمة ومستقرة بعد التثبيت. يجب أن يعرف المشغلون ما تتحكم فيه كل وحدة تغذية، وكيفية عزل الدائرة، ومكان فحص الأجزاء الرئيسية، وما هي الإجراءات التي يجب اتباعها قبل الصيانة.

ما هي العوامل التي يجب التحقق منها قبل تقديم الطلب؟

قبل طلب مجموعة المفاتيح الكهربائية، يجب على المشترين إبطاء وتأكيد العديد من التفاصيل العملية. غالبًا ما يؤدي التسرع في هذه المرحلة إلى مراجعة الرسومات مرارًا وتكرارًا، مما يؤخر الإنتاج والتركيب.

• مستوى الجهد:تأكد مما إذا كان المشروع يتطلب مجموعة مفاتيح ذات جهد منخفض أو جهد متوسط، وتحقق من الجهد المقنن بعناية.
• التصنيف الحالي:قم بمراجعة تيار الحمل المتوقع للدوائر الواردة والصادرة، ليس فقط الحالة الحالية ولكن أيضًا التوسع المستقبلي المحتمل.
• قدرة تحمل ماس كهربائى:يجب أن تتطابق مجموعة المفاتيح الكهربائية مع مستوى الخطأ في نظام الطاقة.
• هيكل مجلس الوزراء:قرر ما إذا كانت الهياكل الثابتة أو القابلة للسحب أو الداخلية أو الخارجية أو المدمجة أو المخصصة أكثر ملاءمة.
• تكوين المكون:التأكد من قواطع الدائرة والمرحلات والعدادات ومحولات التيار ومحولات الجهد والحماية من زيادة التيار وغيرها من الأجهزة.
• دخول وخروج الكابل:تحقق مما إذا كان الموقع يتطلب الدخول العلوي أو الدخول السفلي أو الوصول الأمامي أو الوصول الخلفي.
• بيئة التثبيت:ضع في اعتبارك الارتفاع والرطوبة والغبار ودرجة الحرارة ومخاطر التآكل والتهوية.
• الوصول إلى الصيانة:تأكد من أن المشغلين يمكنهم فحص الخزانة وصيانتها بأمان بعد التثبيت.
• تأكيد الرسم:قم بإعداد الرسوم البيانية ذات السطر الواحد والرسومات التخطيطية وقوائم التحميل كلما أمكن ذلك.
• الاختبار والتوثيق:اطلب سجلات فحص المصنع والرسومات والأدلة والمستندات الفنية اللازمة لقبول المشروع.

بالنسبة للعديد من المشترين، الجزء الأصعب هو عدم معرفة المعلومات التي يحتاجها المصنع. يجب أن يساعد المورد المحترف في تنظيم الأسئلة بدلاً من مجرد انتظار الملف الفني المثالي. وهذا مهم بشكل خاص للمشاريع الدولية حيث قد تختلف المعايير الهندسية وعادات العمل وظروف الموقع من سوق إلى آخر.

جدول اختيار المفاتيح الكهربائية

كيف يمكن للمشترين تقليل المخاطر أثناء تخطيط المشروع؟

يبدأ شراء المفاتيح الكهربائية الجيدة قبل عرض الأسعار. يمكن للمشترين تقليل المخاطر من خلال التعامل مع مرحلة الاتصال المبكرة كعملية تأكيد هندسية بدلاً من طلب سعر بسيط.

الخطوة الأولى المفيدة هي جمع المخطط ذو الخط الواحد. يوضح هذا الرسم كيفية تدفق الطاقة عبر النظام ويساعد الشركة المصنعة على فهم وحدات التغذية الواردة، والمغذيات الصادرة، وقارنات التوصيل، ونقاط القياس، ووظائف الحماية، وتوزيع الأحمال. إذا كان المخطط المكون من سطر واحد مفقودًا، فقد يستمر المورد في تقديم نصيحة عامة، لكن عرض الأسعار سيكون أقل دقة.

الخطوة الثانية هي توضيح تخطيط الموقع. لا يتم تصميم الغرف الكهربائية دائمًا بمساحة كافية لسهولة التركيب. يجب التحقق مبكرًا من عرض الخزانة وعمقها وارتفاعها وخلوص التشغيل والوصول الخلفي ومدخل الكابل واتجاه فتح الباب. لا يزال من الممكن أن تصبح الخزانة الصحيحة تقنيًا مزعجة إذا لم تكن مناسبة للغرفة.

الخطوة الثالثة هي التأكد من بيئة التشغيل. تختلف متطلبات المفاتيح الكهربائية المثبتة في غرفة داخلية نظيفة عن المعدات المستخدمة في مناطق التعدين أو المناطق الساحلية أو البيئات الرطبة أو المحطات الفرعية الكهروضوئية أو مشاريع البنية التحتية ذات الغبار الكثيف. تؤثر التفاصيل البيئية على حماية العلبة والتهوية وإجراءات مكافحة التكثيف واختيار المواد.

الخطوة الرابعة هي تجنب مقارنة الاقتباسات غير المكتملة. إذا كان أحد عروض الأسعار يشتمل على مكونات متميزة واختبار ورسومات وتخصيص بينما يشتمل عرض آخر على خزانة أساسية فقط، فقد لا يمثل السعر الأقل قيمة أفضل. يجب على فرق المشتريات أن تطلب من الموردين إدراج التكوين بوضوح حتى تصبح المقارنة عادلة.

الخطوة الخامسة هي حجز الوقت لمراجعة الرسم. غالبًا ما يتم توصيل المفاتيح الكهربائية بالمحولات والمحطات الفرعية والكابلات وأنظمة التحكم والمعدات النهائية. يمكن لفترة مراجعة قصيرة أن تمنع حدوث أخطاء باهظة الثمن قبل بدء الإنتاج. في العديد من المشاريع، تعتبر الموافقة الدقيقة على الرسم هي الفرق بين التثبيت السلس والتعديل المتكرر في الموقع.

ما الذي يجعل فحص وصيانة المفاتيح الكهربائية أسهل؟

لا يتم إنشاء المفاتيح الكهربائية سهلة الصيانة عن طريق الصدفة. يأتي ذلك من تصميم الخزانة وترتيب المكونات ووضع العلامات والوثائق وتخطيط الوصول. بالنسبة للمستخدمين، يعد هذا الأمر مهمًا لأن مجموعة المفاتيح الكهربائية ليست عملية شراء لمرة واحدة. إنها المعدات التي يجب أن تخدم الموقع خلال سنوات من التشغيل والفحص واستكشاف الأخطاء وإصلاحها والتوسع المحتمل.

يعد تصميم المقصورة الواضحة أحد العوامل المهمة. عندما تكون المناطق الوظيفية منظمة بشكل جيد، يمكن لموظفي الصيانة تحديد منطقة قضيب التوصيل، ومنطقة الكابل، ومنطقة قاطع الدائرة، ومنطقة التحكم، ومنطقة القياس بسهولة أكبر. وهذا يقلل من الارتباك أثناء الفحص ويساعد الفنيين على اتباع إجراءات أكثر أمانًا.

التشغيل الميكانيكي الموثوق به هو عامل آخر. يجب أن تعمل الأبواب والمقابض والتعشيقات والمصاريع والوحدات القابلة للسحب وآليات التأريض بسلاسة. قد تصبح الخزانة التي يصعب تشغيلها أثناء فحص المصنع أكثر إزعاجًا بعد سنوات من الخدمة. يجب على المشترين الانتباه إلى هذه التفاصيل بدلاً من الحكم على المظهر الخارجي فقط.

التوثيق مهم أيضا. تساعد الرسومات ومخططات الأسلاك وأدلة التشغيل وقوائم المكونات وسجلات الفحص المستخدم على فهم النظام بعد التسليم. يعد هذا ذا قيمة خاصة عندما يتغير فريق المشروع أو عندما يحتاج موظفو الصيانة المحليون إلى استكشاف أخطاء النظام وإصلاحها بعد سنوات.

لا ينبغي تجاهل تخطيط قطع الغيار. بالنسبة لأنظمة الطاقة المهمة، قد يحتاج المشترون إلى قواطع دوائر احتياطية، أو مكونات التحكم، أو مصابيح المؤشر، أو الصمامات، أو العدادات، أو الأجزاء الأخرى التي يتم صيانتها بشكل متكرر. تساعد الشركة المصنعة التي يمكنها شرح هذه الخيارات بوضوح المشتري على الاستعداد لظروف التشغيل الحقيقية، وليس فقط يوم التثبيت الأول.

كيف يمكن للشركة المصنعة دعم قرارات الشراء الأفضل؟

يجب على الشركة المصنعة للمفاتيح الكهربائية الجيدة أن تفعل أكثر من مجرد تجميع الخزانات. يجب على الشركة المصنعة مساعدة المشترين على ترجمة متطلبات المشروع إلى حل تقني واضح. يتضمن ذلك طرح الأسئلة الصحيحة ومراجعة الرسومات وشرح اختلافات الخزانة والتحقق من خيارات المكونات ومساعدة المشتري على فهم كيفية تأثير كل قرار على السلامة والتكلفة والتركيب والصيانة.

تعمل شركة Conso Electrical Science and Technology Co., Ltd. في تصنيع المعدات الكهربائية مثل المفاتيح الكهربائية والمحطات الفرعية والمحولات ومنتجات توزيع الطاقة ذات الصلة. بالنسبة للمشترين الذين يحتاجون إلى المفاتيح الكهربائية، فإن قيمة العمل مع فريق موجه نحو التصنيع هو أنه يمكن ربط الاتصالات التقنية بشكل مباشر أكثر بواقع الإنتاج.

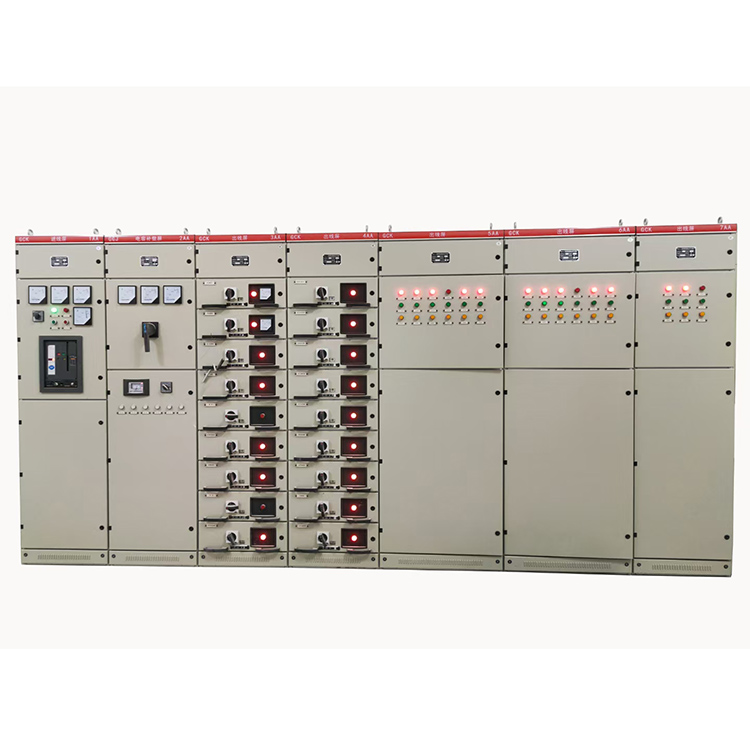

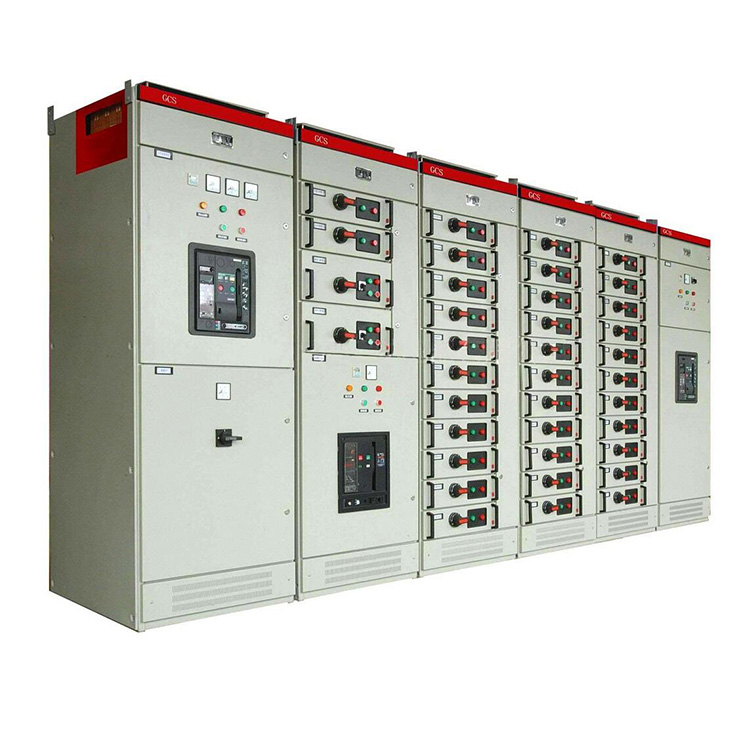

على سبيل المثال، عندما يحتاج المشتري إلى مجموعة مفاتيح كهربائية ذات جهد منخفض لمحطة فرعية مدمجة، يجب ألا تتوقف المناقشة عند اسم الخزانة. يجب على الشركة المصنعة تأكيد ما إذا كان المشروع يحتاج إلى GGD أو GCK أو GCS أو MNS أو أي هيكل مناسب آخر. عندما يحتاج المشتري إلى مجموعة مفاتيح كهربائية ذات جهد متوسط، يجب على الشركة المصنعة المساعدة في مراجعة مستوى الجهد، وتكوين قاطع الدائرة، ومتطلبات مرحل الحماية، وترتيب الكابلات.

ميزة أخرى هي التخصيص. لا يمكن للعديد من المشاريع الاعتماد على خزانة قياسية تمامًا. قد يتطلب الموقع أبعادًا خاصة، أو ماركات مكونات محددة، أو مدخل كابل غير عادي، أو قياس إضافي، أو مساحة توسعة محجوزة، أو ترتيب معين لوحدات التغذية الواردة والصادرة. يمكن للشركة المصنعة القادرة مراجعة هذه التفاصيل وتقديم اقتراح أكثر عملية.

أقوى علاقة مع الموردين مبنية على معلومات واضحة. يجب أن يكون المشترون على استعداد لمشاركة الرسومات وشروط المشروع، في حين يجب على الشركة المصنعة الرد بأسئلة منظمة واقتراحات واقعية. يساعد هذا الاتصال ثنائي الاتجاه على تقليل المخاطر الخفية ويجعل عملية الشراء أكثر هدوءًا وأسرع وأكثر موثوقية.
