الميزات الهيكلية للمحول من النوع الجاف من راتنجات الإيبوكسي بقدرة 630 كيلو فولت أمبير:

تحتوي المحولات من النوع الجاف من راتنجات الإيبوكسي بقدرة 630 كيلو فولت أمبير على بنية أساسية مماثلة لتلك الموجودة في المحولات المغمورة بالزيت. للحصول على سعات أكبر، توجد ممرات تهوية داخل القلب. عادةً ما تكون الموصلات اللولبية الموجودة في محولات النوع الجاف من راتنجات الإيبوكسي بقدرة 630 كيلو فولت أمبير مصنوعة من سلك مغطى بالزجاج المزدوج أو سلك مغطى بالمينا مقاوم لدرجة الحرارة العالية. غالبًا ما يستخدمون عزل الفئة B وعزل الفئة H. نظرًا لأن جسم المحول معرض للهواء، فإن الملف لا يتم تشريبه بالورنيش العازل فحسب، بل يتم تغليفه أيضًا بطلاء مقاوم للرطوبة. تحتوي المحولات من النوع الجاف من راتنجات الإيبوكسي بقدرة 630 كيلو فولت أمبير على فتحات تهوية في حاوياتها.

هناك عدة أنواع من المحولات الجافة ذات راتنجات الإيبوكسي بقدرة 630 كيلو فولت أمبير:

(1) النوع المفتوح: جسم المحول على اتصال مباشر مع الغلاف الجوي ومناسب للبيئات الداخلية الجافة والنظيفة نسبيًا. تستخدم المحولات ذات السعة الصغيرة التبريد الذاتي للهواء، بينما تستخدم المحولات ذات السعة الأكبر التبريد الهوائي القسري.

(2) النوع المغلف: الهيكل الداخلي معزول عن الجو الخارجي ويمكن استخدامه في البيئات القاسية مثل محولات التعدين. بسبب الختم، فإن ظروف تبديد الحرارة الخاصة بهم سيئة. ويمكن أيضًا ملؤها بالغازات، مثل سداسي فلوريد الكبريت، والتي تتمتع بقوة عزل وقدرة على تبديد الحرارة أفضل من الهواء، وتستخدم الدوران القسري. في هذه الحالة، يمكن مقارنة قدرات العزل وتبديد الحرارة للمحولات من النوع الجاف مع تلك الخاصة بالمحولات المغمورة بالزيت.

(3) نوع الراتنج المصبوب: مصبوب مع راتنجات الايبوكسي أو راتنجات أخرى كعزل رئيسي، هذه المحولات لها هيكل بسيط وحجم صغير. إنها مناسبة للمنتجات ذات السعة المتوسطة والصغيرة.

يتم استخدام المحولات من النوع الجاف من راتنجات الإيبوكسي بقدرة 630 كيلو فولت أمبير بشكل أساسي في الأماكن التي تكون فيها متطلبات السلامة من الحرائق عالية، مثل السكك الحديدية تحت الأرض والمباني العامة وورش العمل الداخلية. يجب ألا تزيد الرطوبة النسبية في البيئة التي يتم فيها تركيب المحولات من النوع الجاف عن 70% إلى 85%.

معلمة المنتج للمحول من النوع الجاف لراتنجات الإيبوكسي بقدرة 630 كيلو فولت أمبير:

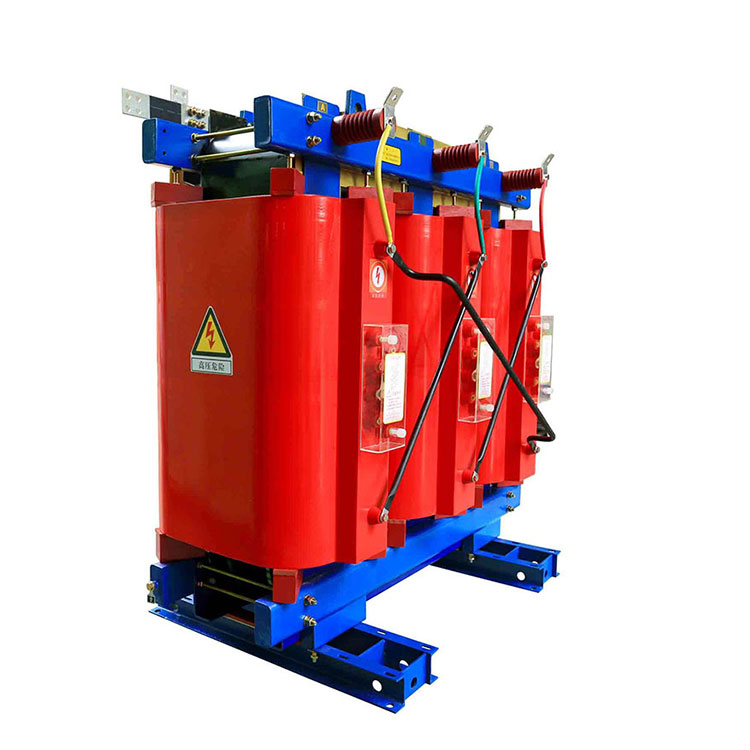

CONSO·CN 630 كيلو فولت أمبير محول وعلبة إيبوكسي من النوع الجاف:

CONSO·CN 630 كيلو فولت أمبير محول من النوع الجاف لراتنجات الإيبوكسي قيد المعالجة:

ورشة عمل محولات النوع الجاف من راتنجات الإيبوكسي CONSO·CN 630 كيلو فولت أمبير:

مركز اختبار المحولات من النوع الجاف لراتنجات الإيبوكسي 630 كيلو فولت أمبير:

معدات إنتاج المحولات من النوع الجاف لراتنجات الإيبوكسي 630 كيلو فولت أمبير:

CONSO·CN 630 كيلو فولت أمبير محول من النوع الجاف لراتنجات الإيبوكسي على التخزين:
