مواصفات تركيب محول 4 ميجا فولت أمبير 3 مراحل في نظام الطاقة:

1. عند دفع المحول من الجانب العريض، يجب أن يكون الجانب ذو الجهد المنخفض متجهًا للخارج. عند دفعه من الجانب، يجب أن يكون جانب الزيت للخارج لسهولة الفحص المباشر.

2. مسافات الأمان في غرفة المحولات: بالنسبة للمحولات الداخلية يجب ألا تقل المسافة من الباب عن 1 متر، ومن الحائط ألا تقل عن 0.8 متر. بالنسبة للمحولات ذات الجهد المقنن 35 كيلو فولت وما فوق، يجب ألا تقل المسافة من الباب عن 2 متر، ومن الحائط ألا تقل عن 1.5 متر. يجب أن تكون أقواس الخطوط الثانوية للمحولات على ارتفاع 2.3 متر على الأقل عن سطح الأرض، ويجب إضافة حواجز وقائية على جانبي خطوط الجهد العالي. في الحالات التي تحتوي فيها غرفة المحولات على مفاتيح تشغيلية، يجب أن يكون هناك عرض تشغيلي لا يقل عن 1.2 متر في اتجاه التشغيل.

3. تعتبر غرفة المحولات مبنى مقاوم للحريق من الدرجة الأولى أو الدرجة الثانية، ويجب أن تكون المواد المستخدمة لبابها الرئيسي ونوافذ السحب/العادم مطابقة لمتطلبات السلامة من الحرائق.

4. يجب استخدام الأبواب الحديدية في غرفة المحولات، وإذا تم استخدام الأبواب الخشبية، فيجب أن تكون مكسوة بألواح فولاذية مجلفنة مدلفنة على البارد (المعروفة باسم صفائح الحديد). يجب تحديد عرض الباب وارتفاعه بناءً على تركيب المعدات، وعادةً ما يكون عرضه حوالي 1.5 متر وارتفاعه 2.5-2.8 متر، ويجب أن يفتح الباب للخارج. - بالنسبة لغرف التوزيع الأصغر (أقل من 7 أمتار) يسمح بمخرج واحد أما التي تزيد عن 7 أمتار فيجب ألا يقل عن مخرجين.

5. يجب أن يلبي ارتفاع سقف غرفة المحولات متطلبات التصميم، بشكل عام لا يقل عن 4.5-5 أمتار.

6. يجب أن تحتوي فتحات الدخول والخروج على طبقة داخلية ذات فتحات شبكية لا تزيد عن 10 مم × 10 مم لمنع دخول الحيوانات. بالنسبة لفتحات المداخل على مستوى الأرض، لا يلزم وجود فتحات تهوية، ولكن يجب تركيب قضبان حديدية عمودية خارج الشبكة لمنع حدوث أضرار ميكانيكية للشبكة. يمكن تصنيع القضبان الحديدية العمودية من الفولاذ الدائري بقطر 1 مم مع مسافة 100 مم.

7. يجب أن يكون الجزء العلوي من نوافذ العادم في غرفة المحولات قريباً من الكمرات. يجب ألا تتجاوز درجة الحرارة أثناء التهوية الطبيعية 45 درجة مئوية. يجب أن تكون المساحة الفعالة للمخرج أكبر بـ 1.1-1.2 مرة من المساحة الفعالة لمدخل الهواء.

8. عندما تكون درجة حرارة الهواء الداخل للتهوية الطبيعية 30 درجة مئوية، يجب أن تكون المسافة من أرضية غرفة المحولات إلى الأرضية الخارجية 0.8 متر. عندما تكون درجة حرارة الهواء الداخل 35 درجة مئوية، يجب أن تكون المسافة 1 متر.

9. يجب ألا يكون هناك خطوط أنابيب غير كهربائية تمر عبر غرفة المحولات. ينبغي اتخاذ التدابير اللازمة لمنع الحيوانات الصغيرة من دخول قنوات الكابلات.

10. عندما تتجاوز كمية الزيت للمحول الواحد 600 كجم، يجب توفير حفرة زيت.

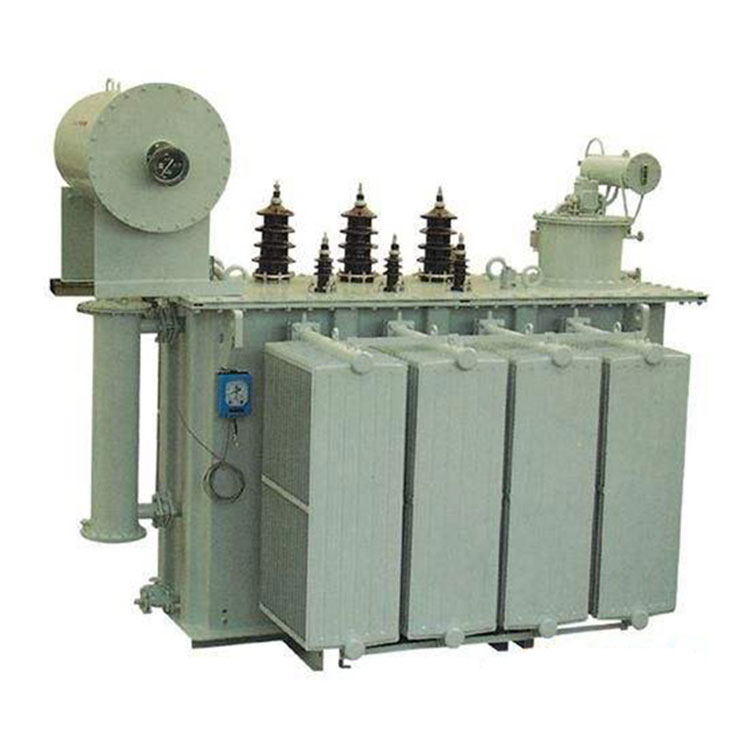

محول 4 ميجا فولت أمبير 3 مراحل في نظام الطاقة المعلمة التقنية:

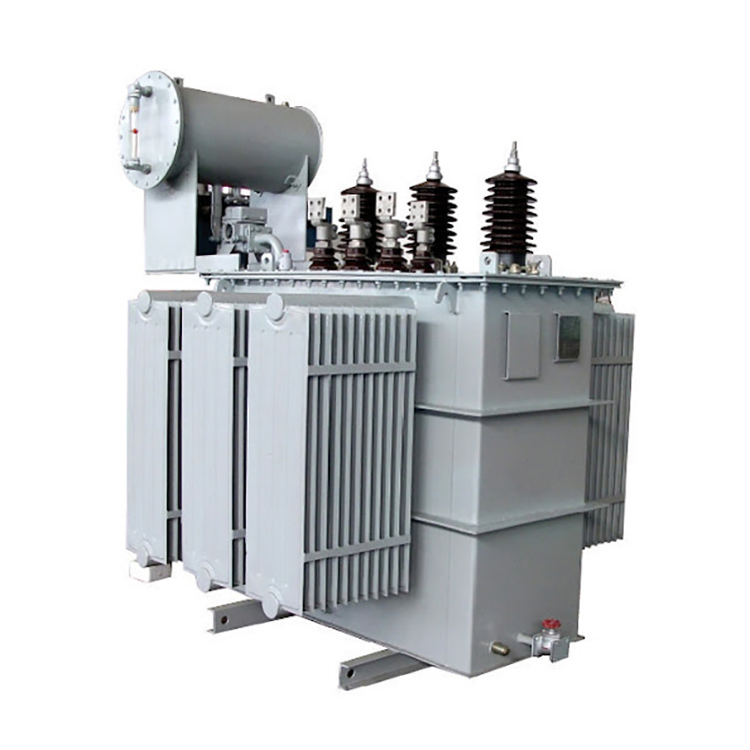

CONSO·CN 4 mva 3 محول الطور في نظام الطاقة التفاصيل:

لف المحولات:

المحول في التطبيق:

CONSO·CN 4 mva 3 المرحلة المحولة في ورشة عمل نظام الطاقة:

محول 4 ميجا فولت أمبير 3 مراحل في مركز اختبار نظام الطاقة ：

محول 4 ميجا فولت أمبير 3 مراحل في نظام الطاقة معدات الإنتاج:

محول CONSO·CN 4 mva 3 مراحل في نظام الطاقة جاهز للشحن:

طريقة الحزمة:
