تم تصميم وحدة RMU (الوحدة الرئيسية الحلقية) المتميزة بقدرة 33 كيلو فولت 4-5 لتلبية عدد كبير من التطبيقات، مما يعرض أعلى مستويات الجودة. إذا كنت بحاجة إلى المساعدة، فإن خدمتنا عبر الإنترنت تحت تصرفك للحصول على الدعم المعلوماتي وفي الوقت المناسب فيما يتعلق بوحدة RMU بقدرة 33 كيلو فولت. بالإضافة إلى المنتجات المدرجة، فإننا نقدم المرونة اللازمة لتخصيص وحدة RMU فريدة من نوعها بقدرة 33 كيلو فولت مصممة خصيصًا لتلبية متطلباتك الخاصة. ثق بنا لتلبية احتياجاتك، ودع خبرتنا في مجال الطاقة الكهربائية تضمن عدم تلبية توقعاتك فحسب، بل تجاوزها. تواصل معنا للحصول على حل متخصص يتوافق بسلاسة مع متطلبات البنية التحتية الكهربائية لديك.

فيديو

33 كيلو فولت 33 كيلو فولت 4 5 طريقة وحدة RMU الدائري المزايا:

تصميم محكم الغلق ومعزول بالكامل: تتميز الوحدة الرئيسية الدائرية ذات الجودة العالية CONSO·CN 33 كيلو فولت 33 كيلو فولت 4 5 اتجاهات RMU بجميع الأجزاء الحية محكمة الغلق داخل صندوق مصنوع من الفولاذ المقاوم للصدأ 304، مملوء بغاز SF6 عند ضغط عمل يبلغ 1.4 بار، مع تصنيف الحماية IP67. يمكن تركيبه في المناطق الرطبة والملوثة بشدة بالغبار، مما يجعله مناسبًا بشكل خاص للمناجم والمحطات الفرعية المدمجة والمواقع التي يمكن أن يؤدي فيها تلوث الهواء بسهولة إلى ومضات سطحية. تم تجهيز المنتج بوصلات كابلات تتوافق مع معايير DIN47636، مما يسمح بتوصيلات الكابلات من خلال وصلات الكابلات المعزولة والمغلقة والمحمية بالكامل.

الموثوقية العالية والسلامة الشخصية: يتم إغلاق جميع الأجزاء الحية داخل حجرات SF6، والتي تحتوي على قنوات موثوقة لتخفيف الضغط. لقد اجتاز المنتج اختبار حرق القوس الداخلي عند 25 كيلو أمبير/0.5 ثانية. مفاتيح التحميل ومفاتيح التأريض عبارة عن مفاتيح ثلاثية المواضع، مما يعمل على تبسيط التشابكات فيما بينها. يوجد تعشيق ميكانيكي موثوق بين غطاء حجرة الكابل ومفتاح التحميل لمنع الدخول العرضي إلى المساحات الحية بشكل فعال.

لا يحتاج إلى صيانة وعمر افتراضي طويل: تم تصميم المنتج لعمر خدمة يصل إلى 30 عامًا، وخلال هذه الفترة لا يحتاج المفتاح الرئيسي إلى الصيانة. معدل التسرب السنوي للمنتج هو ≥ 0.1%.

الهيكل المدمج: بصرف النظر عن خزانة القياس المعزولة بالهواء وخزانة PT، فإن الوحدة القياسية لديها عرض 500 مم. تكون أكمام توصيل الكابلات لجميع الوحدات على ارتفاع ثابت من الأرض، مما يسهل عملية البناء في الموقع.

يمكن تجهيز الوحدة الرئيسية لحلقة RMU 33 كيلو فولت 33 كيلو فولت 4 5 اتجاهات بجهاز تحكم ذكي (اختياري)، مما يوفر حماية فعالة، وتحكم عن بعد، وأنظمة مراقبة، ويدعم أتمتة نظام التوزيع.

توفر الوحدة الرئيسية لحلقة RMU 33 كيلو فولت 33 كيلو فولت 4 5 طرق طريقتين لحماية المحولات: مفتاح الحمل وجهاز مجموعة الصمامات وقاطع الدائرة مع حماية التتابع. يتم استخدام جهاز تبديل الحمل والمصهر للمحولات التي تصل سعتها إلى 1600 كيلو فولت أمبير، بينما يمكن استخدام قواطع الدائرة مع المرحلات لحماية المحولات ذات السعات المختلفة.

حماية البيئة: إن تطوير الوحدة الرئيسية لحلقة 33 كيلو فولت 33 كيلو فولت 4 5 اتجاهات لا يأخذ في الاعتبار المنتج نفسه فحسب، بل يشمل أيضًا الاعتبارات البيئية بدءًا من عملية الإنتاج وحتى تشغيل المنتج طوال حياته. تم اختيار جميع المواد لتكون صديقة للبيئة، وتعتمد عملية نظيفة خالية من التسرب، مع ختم مدى الحياة للمنتج. بعد انتهاء عمر المنتج، يمكن إعادة تدوير 90% - 95% من المواد.

معنى الوحدة الرئيسية الدائرية 33 كيلو فولت 33 كيلو فولت 4 5 اتجاهات

ج: تبديل الكابل	F: مفتاح الكابل مع الصمامات
De: اتصال مباشر بالكابل مع التأريض	الخامس: قاطع الدائرة الفراغية
د: اتصال الكابل المباشر	م: وحدة القياس
البعد: 500 (عرض) * 1335 (عمق) * 1600 (ارتفاع)

CONSO·CN 33 kv 33kv 4 5 way rmu Ring الوحدة الرئيسية قيد المعالجة:

الخلية المفردة SF6

الخلية المشتركة SF6

اللوحة المعدنيةe

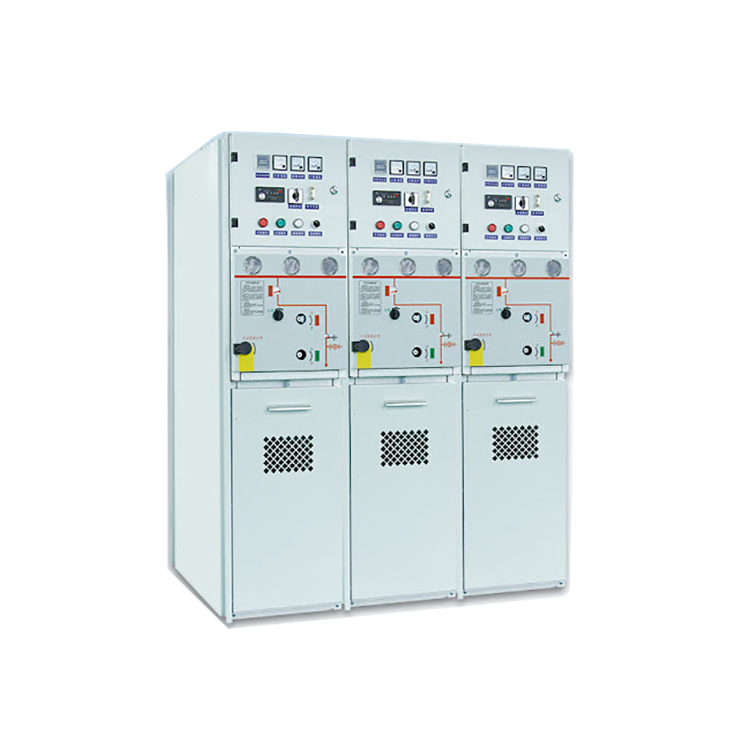

المنتج الكامل

واقية في الهواء الطلقغطاء

ورشة عمل الوحدة الرئيسية CONSO·CN 33 kv 33kv 4 5 way rmu:

منطقة اللحام

منطقة تجميع خلايا SF6

التنظيف اليومي

33 كيلو فولت 33 كيلو فولت 4 5 اتجاهات الوحدة الرئيسية الدائرية RMU في التجميع

33 كيلو فولت 33 كيلو فولت 4 5 طريقة وحدة RMU الدائري الرئيسية معدات الإنتاج:
