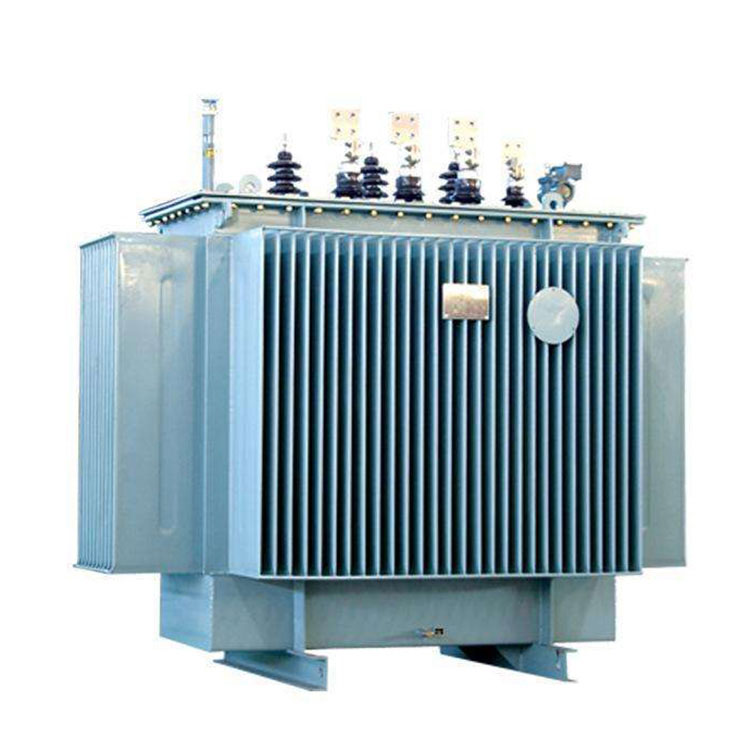

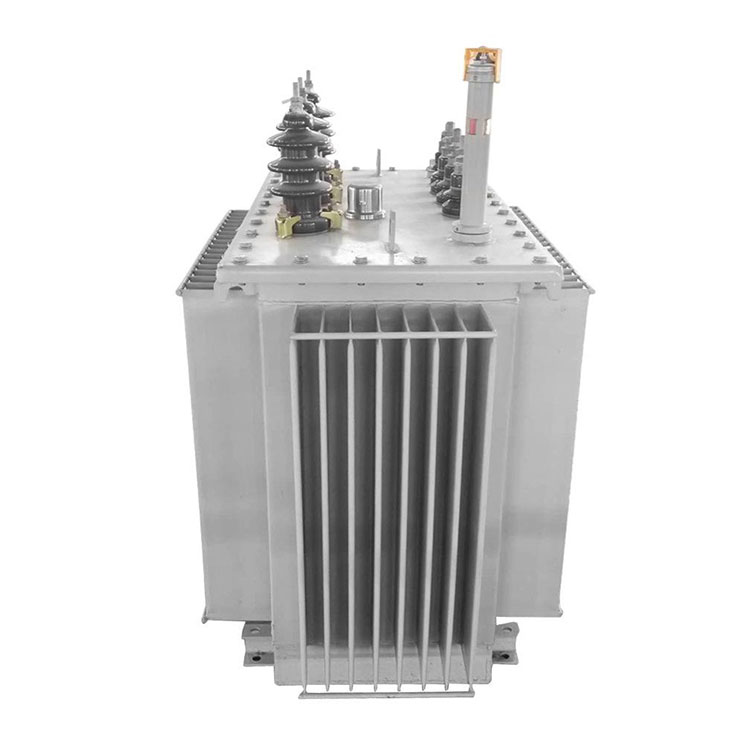

مقدمة لمحول توزيع المرحلة 3 ONAN

محول توزيع مغمور بالزيت	ملف توزيع زيت السبائك غير المتبلور Tansformer	محول توزيع ONAN أحادي الطور	محول طاقة أونان 33/0.4 فولت
محول توزيع النوع الجاف من الراتنج المصبوب	محول توزيع النوع الجاف غير المغلف	Tanformer توزيع النوع الجاف للسبائك غير المتبلورة	محول توزيع الطاقة 33/10 كيلو فولت أونان

يعد محول التوزيع ONAN ثلاثي الطور مكونًا حاسمًا في أنظمة الطاقة الكهربائية، وقد تم تحديده من قبل "ONAN" لنظام التبريد "Oil Natural Air Natural". هذه المحولات مسؤولة عن تقليل الكهرباء ذات الجهد العالي إلى مستويات مناسبة للتطبيقات السكنية والتجارية والصناعية، مما يضمن الموثوقية. الصيانة الروتينية أمر حيوي لتحقيق الأداء الأمثل.

تخصيص:

تفاصيل محول التوزيع CONSO·CN 3 المرحلة ONAN:

مملوء بالزيت

النفط فارغ

سبيكة غير متبلورة

قلب حديدي مدرفل

ورشة عمل محولات التوزيع CONSO·CN 3 المرحلة ONAN:

مركز اختبار محولات التوزيع ثلاثي الطور ONAN ：

تتمتع شركة Conso Electrical Science and Technology Co., Ltd بالقدرة على إجراء اختبار المصنع للمعدات الكهربائية من 10 كيلو فولت إلى 35 كيلو فولت. بالنسبة لمحول التوزيع ONAN ثلاثي الطور، سيتم تشغيل هذه الاختبارات، على سبيل المثال لا الحصر:

1. قياسات فقدان الحمل وخسارة الحمل:تحدد هذه القياسات خسائر قلب المحول والنحاس في ظل ظروف عدم التحميل والحمل الكامل. أنها تضمن أن كفاءة المحول تلبي المعايير المحددة.

2. اختبار ارتفاع درجة الحرارة:يقيس هذا الاختبار ارتفاع درجة حرارة ملفات المحولات والزيت في ظل ظروف التحميل الكامل. إنه يضمن قدرة المحول على تبديد الحرارة بشكل فعال وعدم تجاوز حدود درجة الحرارة المسموح بها.

3. اختبارات العزل الكهربائي:وتشمل هذه الاختبارات اختبار الجهد المطبق واختبار التفريغ الجزئي. يتحقق اختبار الجهد المطبق من قدرة المحول على تحمل ظروف الجهد الزائد، بينما يتحقق اختبار التفريغ الجزئي من أي تفريغ جزئي قد يؤدي إلى انهيار العزل.

4. اختبار نسبة الدوران:يقوم هذا الاختبار بفحص نسبة دوران ملفات المحولات للتأكد من مطابقتها للمواصفات التصميمية. إنه يضمن أن المحول سيوفر تحويل الجهد الصحيح.

5. اختبار مقاومة الدائرة القصيرة:يقيس هذا الاختبار مقاومة المحول في ظل ظروف الدائرة القصيرة. إنه يضمن قدرة المحول على تحمل تيارات الدائرة القصيرة دون تسخين مفرط أو تلف.

6. اختبار مقاومة العزل:يقيس هذا الاختبار مقاومة العزل بين اللفات المختلفة وقلب المحول. ويضمن سلامة العزل وعدم وجود مسارات للتسرب الكهربائي. تعتمد قيم المقاومة المقبولة على تصنيف المحول ومواصفاته.

7. اختبار مقاومة اللف:يقيس هذا الاختبار مقاومة ملفات المحولات للتأكد من أنها ضمن الحدود المحددة. يمكن أن تشير الانحرافات إلى مشاكل في الموصل أو الاتصالات.

8. اختبار قوة عازل الزيت:يقوم هذا الاختبار بتقييم قوة العزل الكهربائي لزيت المحولات للتأكد من قدرته على تحمل الضغوط الكهربائية ومنع الانحناء الداخلي.

معدات إنتاج محولات التوزيع ثلاثية الطور ONAN:

تمتلك شركة Conso Electrical Science and Technology Co., Ltd ثلاث مجموعات من أفران المحولات ومجموعتين من معدات صب المحولات. يتيح لنا ذلك إنتاج أكثر من 200 وحدة من محولات التوزيع ONAN ثلاثية الطور بقدرة 200 كيلو فولت أمبير و100 وحدة من محولات توزيع الراتنج المصبوب ثلاثية الطور بقدرة 630 كيلو فولت أمبير في 30 يومًا. لا يتم استخدام آلة لف الرقائق المعدنية لإنتاج محولات من النوع الجاف فحسب، بل تمكننا أيضًا من تصنيع محولات توزيع ONAN ثلاثية الطور والتي تتجاوز نطاق IEC 60076، مثل محول التوزيع المغمور بالزيت 10 كيلو فولت 4000 كيلو فولت أمبير.

محول توزيع CONSO·CN 3 المرحلة ONAN جاهز للشحن:

طريقة الحزمة:

صيانة محول التوزيع ONAN:

التفتيش المنتظم:قم بتنفيذ روتين فحص مجدول لتحديد أي مشكلات أو حالات شاذة على الفور.

مراقبة جودة الزيت:إجراء تحليل منتظم لجودة الزيت العازل، بما في ذلك اختبارات الرطوبة والغازات والملوثات. ويمكن تحقيق ذلك من خلال اختبارات تحليل جودة الزيت.

فحص المواد العازلة:قم بفحص المواد العازلة بشكل دوري، مثل البطانات والزيت العازل ووسادات العزل والأكمام العازلة، للتأكد من عدم تعرضها للتلف أو التقادم.

صيانة نظام التبريد:إذا كان المحول يستخدم نظام تبريد ONAN (زيت الهواء الطبيعي الطبيعي)، فتأكد من أن مشعات التبريد والمراوح تعمل بشكل صحيح. قم بتنظيف أسطح الرادياتير للحفاظ على الدورة الدموية الكافية لزيت التبريد.

اختبار مقاومة العزل:إجراء اختبارات مقاومة العزل بانتظام للتحقق من سلامة نظام العزل. يمكن القيام بذلك باستخدام جهاز اختبار مقاومة العزل.

منع التسرب:فحص المحولات للتأكد من عدم وجود تسربات زيتية ومعالجتها بسرعة لمنع فقدان الزيت العازل.

التنظيف الروتيني:قم بتنظيف السطح الخارجي للمحول بانتظام لإزالة الغبار والأوساخ، مما يسهل تبديد الحرارة وتقليل تلوث العزل.

فحص معدات الحماية من الصواعق:التأكد من أن أجهزة الحماية من الصواعق الموجودة على المحول سليمة لمنع تعرضها للتلف الناتج عن ضربات الصواعق.

منع التآكل:افحص الغلاف الخارجي للمحول بحثًا عن التآكل وقم بصيانة أو إصلاح الطلاءات الواقية حسب الضرورة.

حفظ السجلات:الاحتفاظ بسجلات مفصلة لكل عملية صيانة، بما في ذلك نتائج الفحص والمشكلات المحددة وإجراءات الصيانة المتخذة والمكونات المستبدلة. تساعد هذه السجلات في تتبع تاريخ صيانة المحول.

الاختبارات الكهربائية الدورية:إجراء الاختبارات الكهربائية بشكل دوري، بما في ذلك اختبارات الدائرة المفتوحة والدائرة القصيرة، للتحقق من الأداء الكهربائي للمحول.

اتبع توصيات الشركة المصنعة:التزم بإرشادات الشركة المصنعة ودليل الصيانة لمحول توزيع ONAN المحدد، مع اتباع إجراءات الصيانة والخدمة الموصى بها.
